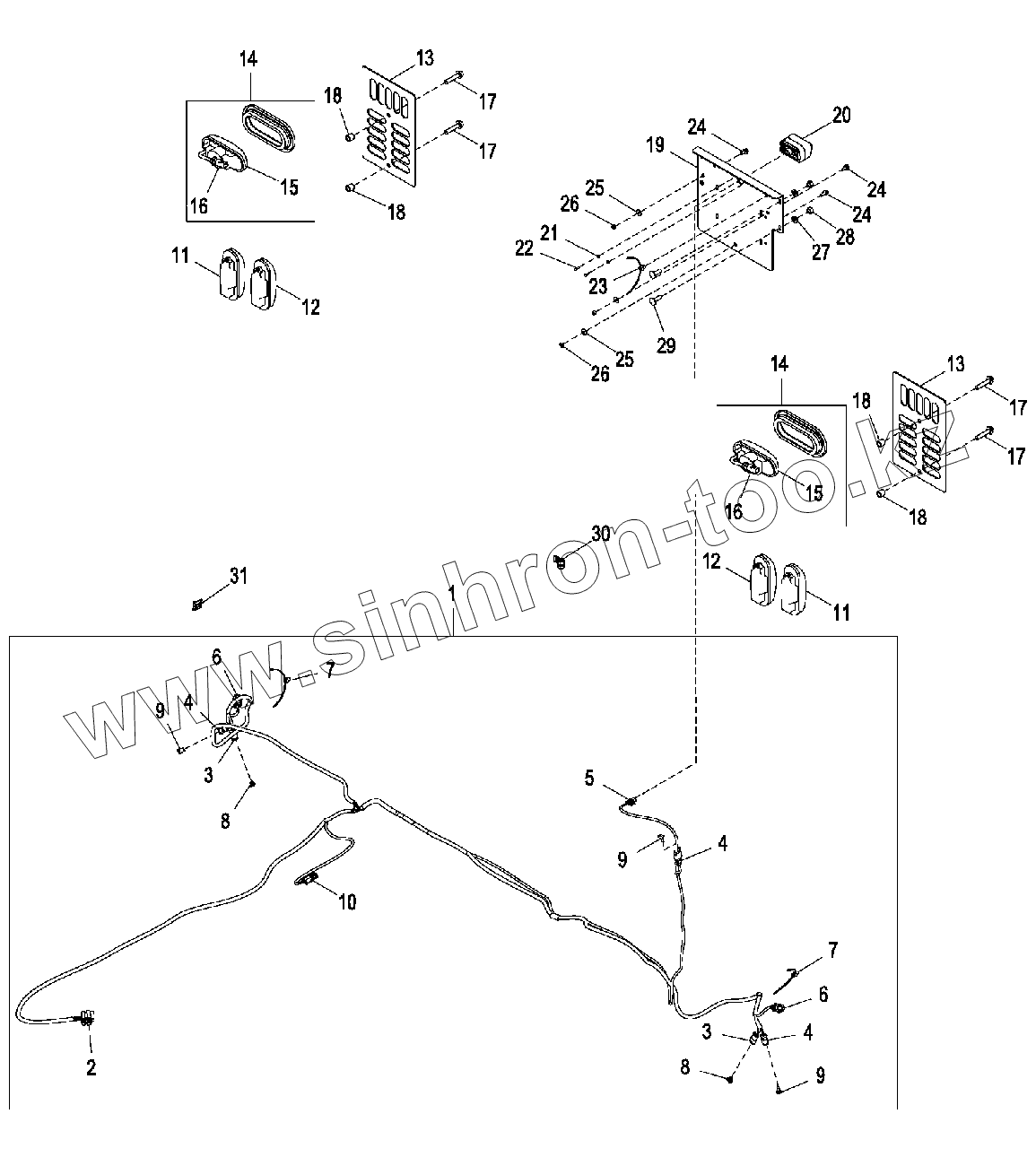

Каталог запасных частей к технике: John Deere JD-315SK(часть 1). Задние габаритные фонари (-234969)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
4
4
4
5
6
6
7
7
8
8
9
9
9
10
11
11
12
12
13
13
14
14
15
15
16
16
17
17
17
17
18
18
18
18
19
20
21
22
23
24
24
24
25
25
26
26
27
28
29
30
31
Позиция на иллюстрации Заводской номер детали Название детали
1 AT397894 Жгут проводов
2 57M9764 Корпус электрического разъема
3 57M8018 Узел электрического разъема
4 57M8021 Узел электрического разъема
5 57M7937 Узел электрического разъема
6 57M9726 Корпус электрического разъема
7 T209627 Скоба
8 57M8019 Клемма электрического разъема
9 57M8022 Блок устройства электрического разъема
10 R78053 Узел электрического разъема
11 TT216552 Направляющая фар
12 TT216551 Стоп-сигнал
13 T250804 Ограждение
14 AT363221 Лампа
15 AT367036 Лампа
16 57M9730 Корпус электрического разъема
17 19M7806 Винт
18 28H3381 Распорная втулка
19 T325999 Кронштейн
20 TT217743 Модуль
21 24M7027 Шайба
22 37M7066 Винт
23 T209627 Скоба
24 19M7775 Винт
25 24M7139 Шайба
26 14M7528 Стопорная гайка
27 24M7028 Шайба
28 14M7520 Стопорная гайка
29 03M7192 Болт
30 T74412 Скоба
31 T260096 Анкер
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
