Каталог запасных частей к технике: John Deere JD-315SK(часть 1). Задние габаритные фонари (234970-)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
4
4
5
5
6
6
6
7
8
9
9
10
11
12
12
13
13
14
15
16
17
18
19
20
20
21
21
22
22
23
23
24
25
25
25
25
25
25
25
26
26
26
26
26
26
26
27
28

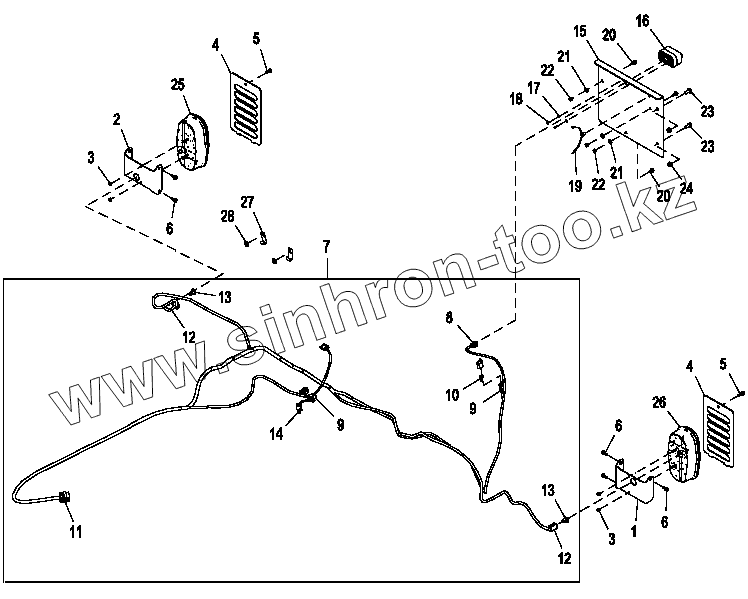

Позиция на иллюстрации Заводской номер детали Название детали
57M9452 57M9452 Корпус электрического разъема
57M7850 57M7850 Корпус электрического разъема
1 AT414191 Кронштейн
2 AT414192 Кронштейн
3 14M7528 Стопорная гайка
4 T324113 Пластина
5 19M7862 Винт
6 19M7775 Винт
7 AT411983 Жгут проводов
8 57M7937 Узел электрического разъема
9 57M8021 Узел электрического разъема
10 57M8022 Блок устройства электрического разъема
11 57M9764 Корпус электрического разъема
12 57M8012 Узел электрического разъема
13 57M8013 Блок устройства электрического разъема
14 RE12363 Клемма электрического разъема
15 T254571 Кронштейн
16 TT217743 Модуль
17 24M7027 Шайба
18 37M7066 Винт
19 T209627 Скоба
20 19M7775 Винт
21 24M7139 Шайба
22 14M7528 Стопорная гайка
23 19M7866 Винт
24 14M7298 Фланцевая гайка
25 57M7013 Лампа накаливания
25 AT421745 Линза
25 57M7014 Лампа накаливания
25 AT420663 Задний огонь
26 AT420664 Задний огонь
26 57M7013 Лампа накаливания
26 57M7014 Лампа накаливания
26 AT421744 Линза
27 AH89557 Зажимная скоба
28 24M7239 Шайба
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
