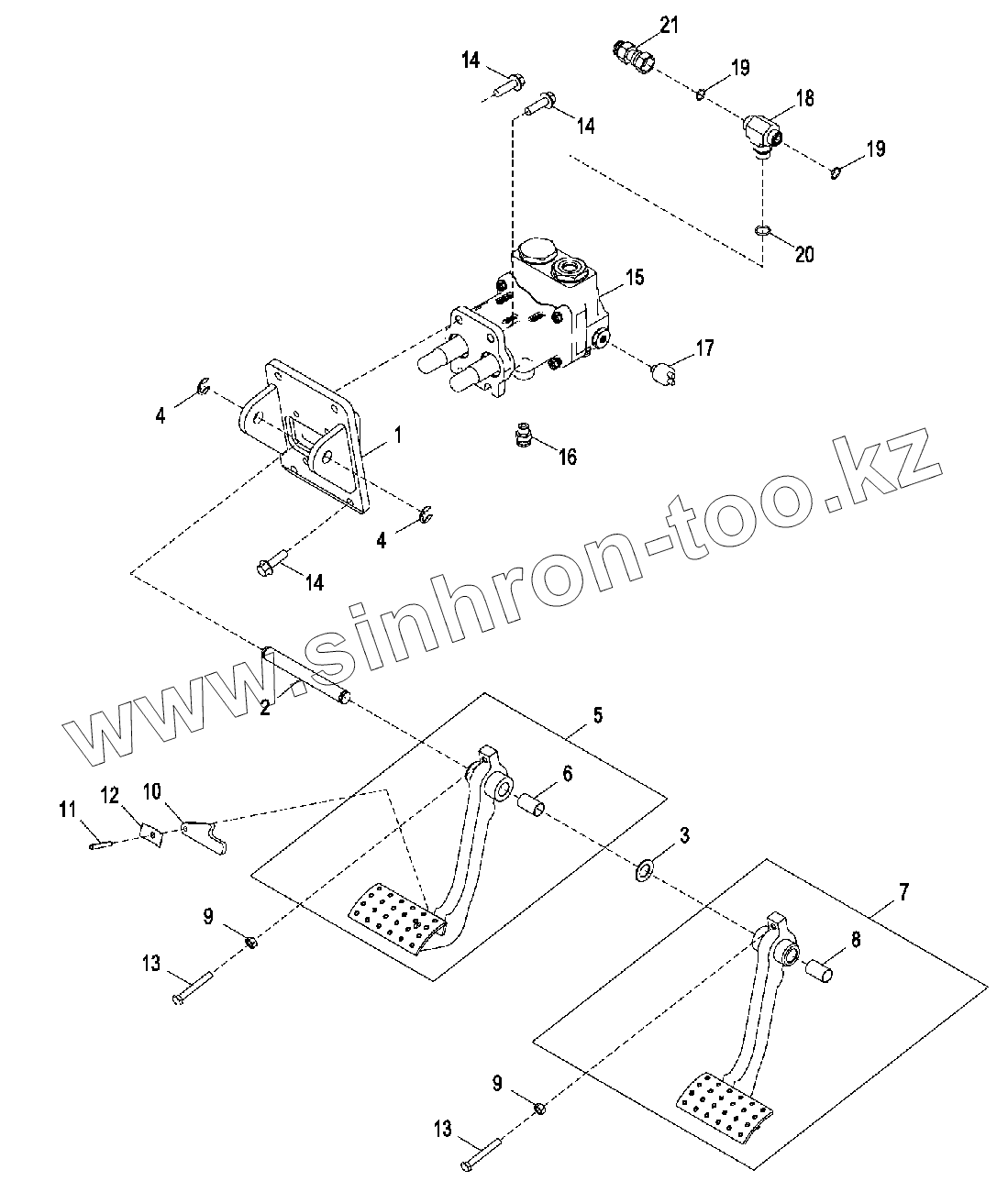

Каталог запасных частей к технике: John Deere JD-315SK(часть 1). Тормозной клапан и педали

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
4
5
6
7
8
9
9
10
11
12
13
13
14
14
14
15
16
16
16
16
16
16
16
16
16
17
18
19
19
20
21
Позиция на иллюстрации Заводской номер детали Название детали
1 AT359492 Кронштейн
2 T165282 Крепление со штифтом
3 24H1381 Шайба
4 F2863R Пружинное кольцо
5 AT393831 Педаль
6 B177R Втулка
7 AT393829 Педаль
8 B177R Втулка
9 14M7273 Гайка
10 R221354 Рукоять
11 34M7042 Пружинный шплинт
12 R50034 Пластинчатая пружина
13 19M10079 Винт с головкой
14 19M7835 Винт
15 AT384853 Ручной гидравлический клапан
16 AT187666 Фитинг переходника
16 AT193365 Комплект уплотнений
16 R223848 Уплотнительное кольцо
16 R223856 Защитное кольцо
16 R223861 Кольцо
17 AT393721 Переключатель давления
18 38H1017 Тройник
19 T77857 Уплотнительное кольцо
20 R26375 Уплотнительное кольцо
21 AT280459 Фитинг переходника
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
