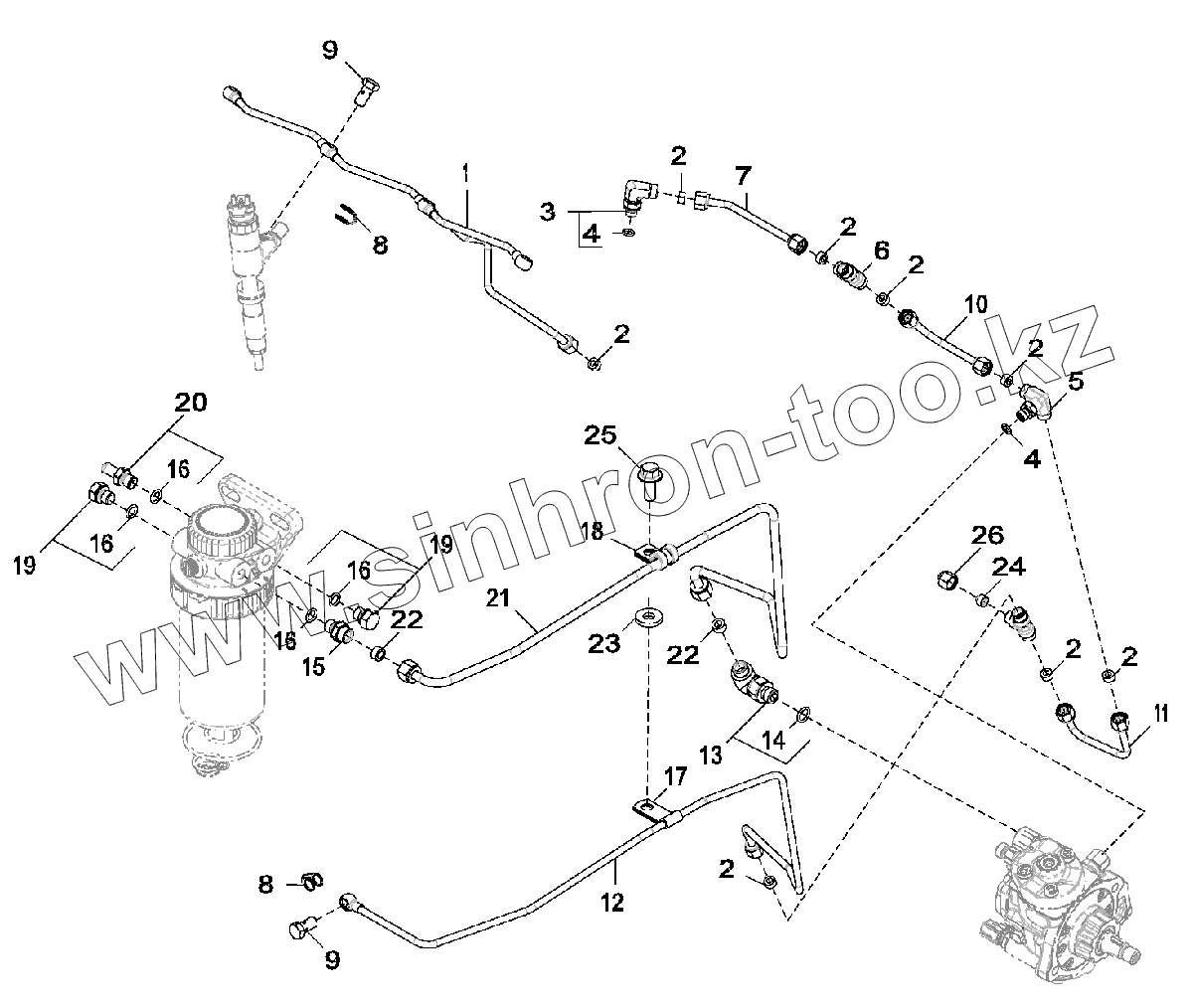

Каталог запасных частей к технике: John Deere JD-315SK(часть 1). Топливопроводы низкого давления

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
2
2
2
2
2
2
3
4
4
5
6
7
8
8
9
9
10
11
12
13
14
15
16
16
16
16
17
18
19
19
20
21
22
22
23
24
25
26
Позиция на иллюстрации Заводской номер детали Название детали
1 RE529914 Топливопровод
2 R51936 Уплотнительная шайба
3 RE502173 Фитинг
4 51M7039 Уплотнительное кольцо
5 RE524220 Фитинг
6 R97061 Тройник
7 RE523464 Топливопровод
8 R522899 Уплотнительная шайба
9 38M7009 Полый винт
10 RE529916 Топливопровод
11 RE536423 Топливопровод
12 RE535940 Топливопровод
13 RE525782 Коленчатый патрубок
14 51M7041 Уплотнительное кольцо
15 RE60029 Фитинг переходника
16 51M7040 Уплотнительное кольцо
17 R529725 Скоба
18 T78974 Скоба
19 RE46686 Фитинг
20 RE500576 Фитинг
21 RE535942 Топливопровод
22 R74012 Уплотнительная шайба
23 24M7213 Шайба
24 AR85519 Заглушка
25 19M7785 Винт
26 R123593 Трубная гайка
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
