Каталог запасных частей к технике: John Deere JD-315SK(часть 1). Топливная система

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

13

13

14

15

16

17

18

19

20

21

21

21

22

22

23

23

24

25

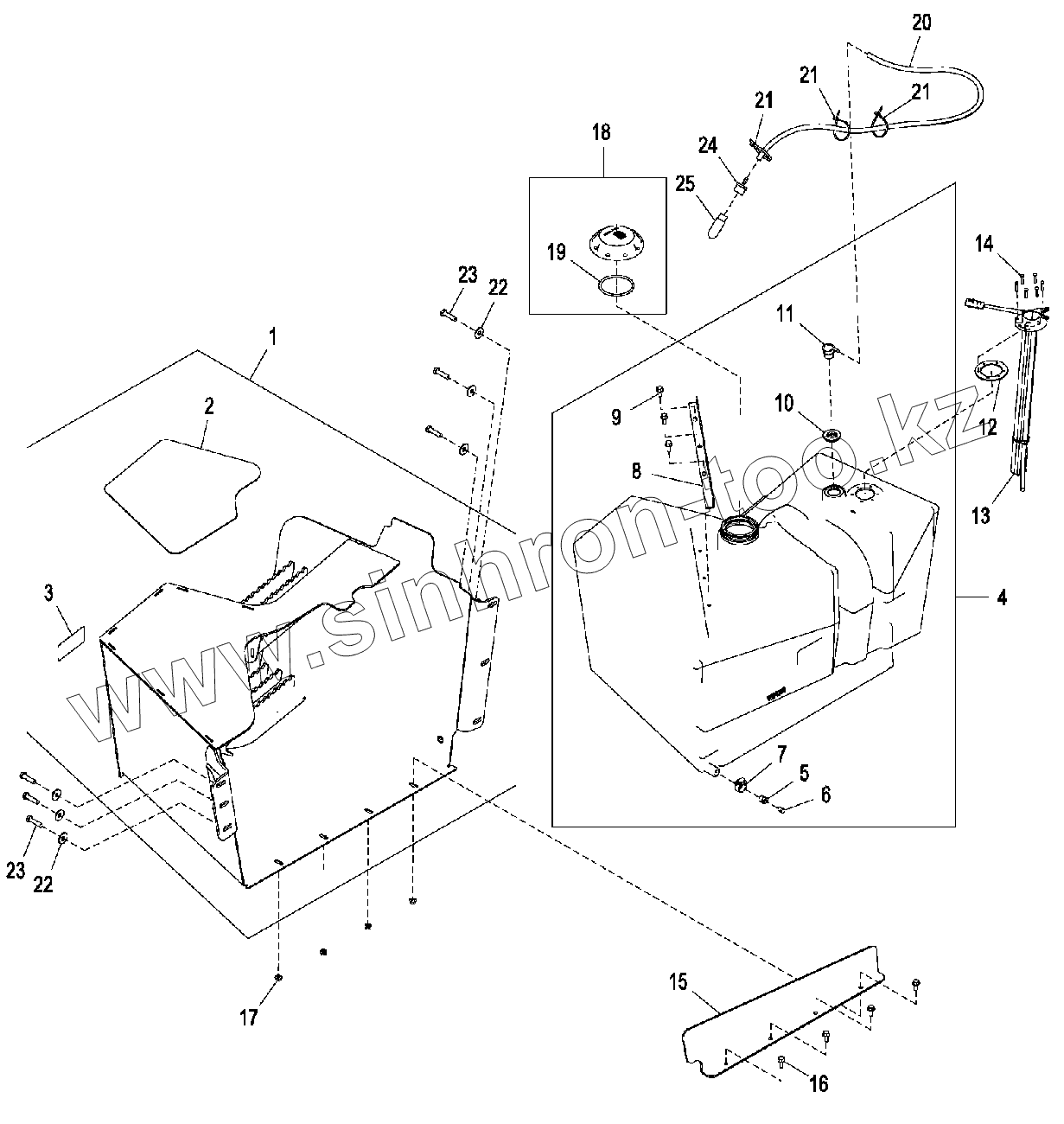

Позиция на иллюстрации	Заводской номер детали		Название детали
1	AT420527		Ограждение
2	T215367		Противокольз. накладка
3	JD5944		Отражатель
4	AT370504		Топливный бак
5	N30405		Фитинг переходника
6	L2646N		Трубная заглушка
7	AR21837		Шланговый зажим
8	T224200		Уголок
9	19M7866		Винт
10	R114023		Уплотнение
11	R237815		Выпускное отверстие
12	T165292		Прокладка
13	AT436248		Датчик уровня топлива
13	AT426076		Датчик уровня топлива
14	21M7251		Винт
15	T214270		Опора
16	19M7866		Винт
17	14M7298		Фланцевая гайка
18	AT323593		Крышка заливной горловины
19	R36424		Уплотнительное кольцо
20	TY22559		Шланг без конц. арматуры
21	R44302		Обвязной хомут
22	24M7296		Шайба
23	19M8637		Винт с головкой
24	H217849		Фитинг
25	H216169		Сапун

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
