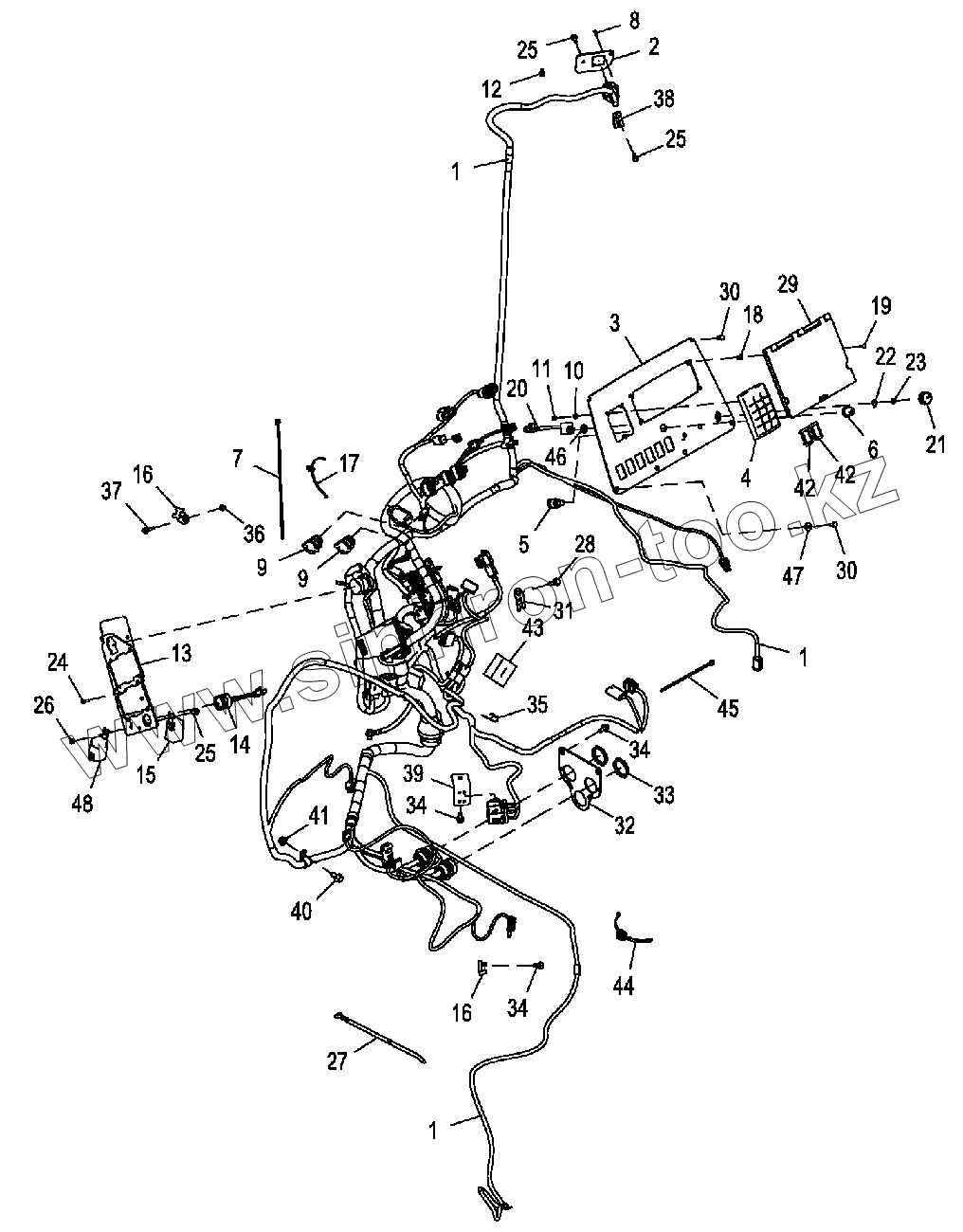

Каталог запасных частей к технике: John Deere JD-315SK(часть 1). Крепежные детали жгута проводов навеса

Тип техники

Марка

Модель

Схема

1

1

1

2

3

4

5

6

7

8

9

9

10

11

12

13

14

15

16

16

17

18

19

20

21

22

23

24

25

25

25

26

27

28

29

30

30

31

32

33

34

34

34

35

36

37

38

39

40

41

42

42

43

44

45

46

47

48

Позиция на иллюстрации	Заводской номер детали		Название детали
AT372908	AT372908		Программное обеспечение
1	AT374476		Жгут проводов
2	T282187		Кронштейн
3	T318459		Приборная панель
4	AT372918		Переключатель
5	R39554		Переключатель
6	T55501		Колпачок
7	H77698		Обвязной хомут
8	37M7066		Винт
9	GY20126		Выходное гнездо
10	24M7054		Шайба
11	14M7360		Стопорная гайка
12	37M7089		Винт
13	T256546		Кронштейн
14	AT178526		Звуковой аварийный сигнал
15	AL156697		Реле
16	H224072		Скоба
17	T209627		Скоба
18	T82792		Гайка
19	T82791		Винт
20	AT340550		Потенциометр
21	AL76568		Ручка
22	T226427		Шайба
23	R78035		Прижимная гайка
24	19M7372		Винт с головкой
25	19M7775		Винт
26	14M7528		Стопорная гайка
27	H224073		Обвязной хомут
28	19M7868		Винт
29	AT383447		Крышка
30	21M7292		Винт
31	T210717		Кронштейн
32	T289565		Кронштейн
33	57M8035		Гайка
34	19M7865		Винт
35	AH89557		Зажимная скоба
36	14M7303		Фланцевая гайка
37	19M7833		Винт
38	T74412		Скоба
39	T282137		Кронштейн
40	19M7784		Винт
41	14M7296		Фланцевая гайка
42	M115279		Заглушка
43	T299592		Изолятор
44	T248286		Скоба
45	R44302		Обвязной хомут
46	24M7028		Шайба
47	24H1646		Шайба
48	AL156697		Реле

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
