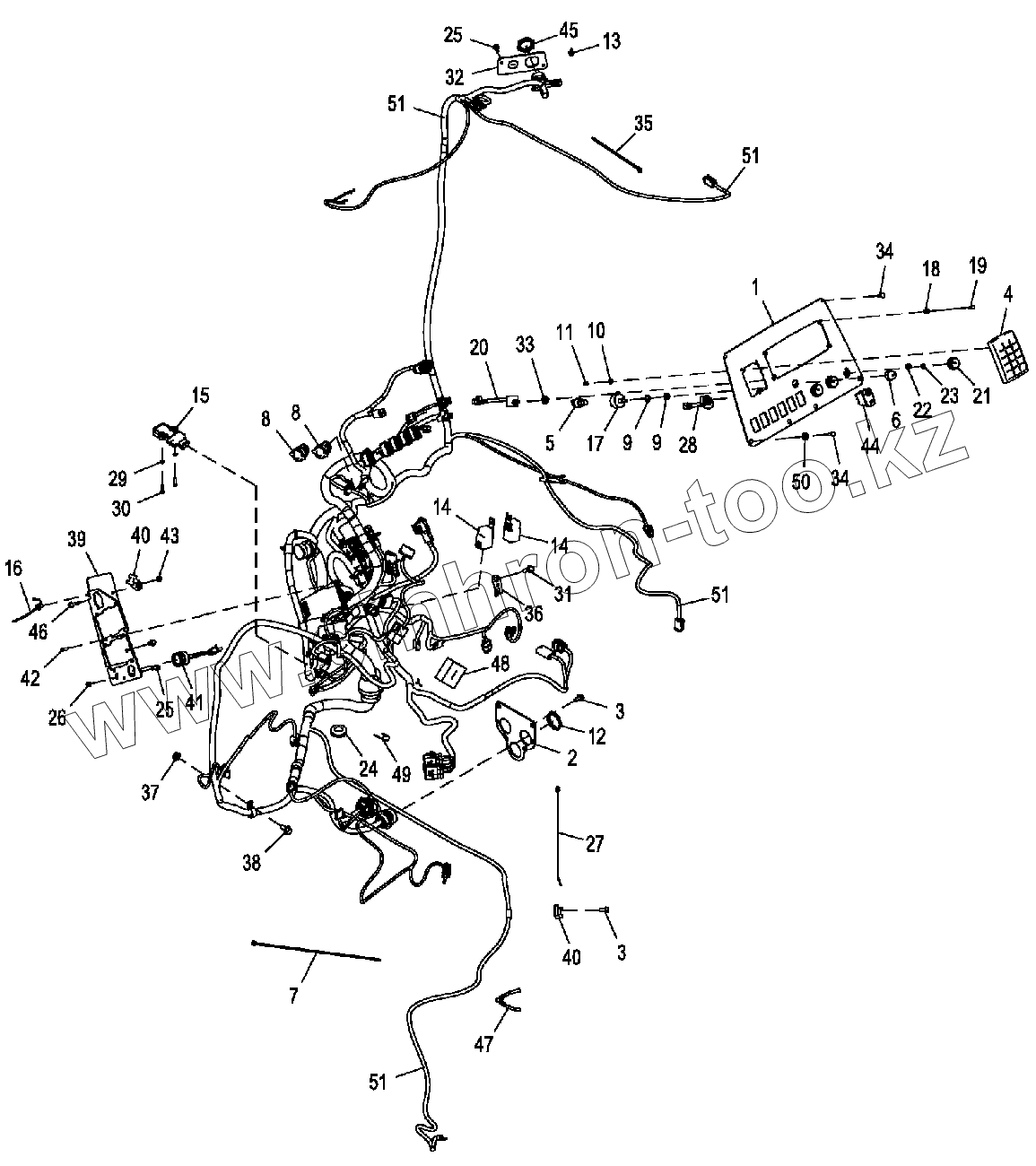

Каталог запасных частей к технике: John Deere JD-315SK(часть 1). Крепежные детали жгута проводов кабины

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
4
5
6
7
8
8
9
9
10
11
12
13
14
14
15
16
17
18
19
20
21
22
23
24
25
25
26
27
28
29
30
31
32
33
34
34
35
36
37
38
39
40
40
41
42
43
44
45
46
47
48
49
50
51
51
51
51
Позиция на иллюстрации Заводской номер детали Название детали
1 T318459 Приборная панель
2 T289565 Кронштейн
3 19M7865 Винт
4 AT372918 Переключатель
5 R39554 Переключатель
6 T55501 Колпачок
7 H77698 Обвязной хомут
8 GY20126 Выходное гнездо
9 E46066 Гайка
10 24M7054 Шайба
11 14M7360 Стопорная гайка
12 57M8035 Гайка
13 37M7089 Винт
14 AL156697 Реле
15 AT374068 Диод
16 T209627 Скоба
17 RE43497 Переключатель
18 T82792 Гайка
19 T82791 Винт
20 AT340550 Потенциометр
21 AL76568 Ручка
22 T226427 Шайба
23 R78035 Прижимная гайка
24 N370375 Уплотнение
25 19M7775 Винт
26 14M7528 Стопорная гайка
27 H224073 Обвязной хомут
28 AT219733 Регулятор температуры
29 24M7027 Шайба
30 19M7373 Винт с головкой
31 19M7868 Винт
32 T282186 Кронштейн
33 24M7028 Шайба
34 21M7292 Винт
35 R44302 Обвязной хомут
36 T210717 Кронштейн
37 14M7296 Фланцевая гайка
38 19M7784 Винт
39 T256546 Кронштейн
40 H224072 Скоба
41 AT178526 Звуковой аварийный сигнал
42 19M7372 Винт с головкой
43 14M7303 Фланцевая гайка
44 AT343956 Переключатель
45 57M8428 Узел электрического разъема
46 19M7833 Винт
47 T248286 Скоба
48 T299592 Изолятор
49 AH89557 Зажимная скоба
50 24H1646 Шайба
51 AT394671 Жгут проводов
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
