Каталог запасных частей к технике: John Deere JD-315SK(часть 1). Дизельный нагреватель охлаждающей жидкости двигателя

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
2
3
4
5
6
7
8
9
10
11
12
13
14
14
14
14
14
15
16
16
17
18
19
19
19
20
20
20
21
21
21
21
21
22
23
24
25
26
27
27
28
28
29
29
30
30
31
32
32
33
34
34
34
35
35
36
37
38
38
39
40
41
41
41
42
43
44
45
46
47
48
48
49
50
51
52
52
52
52
52
52
52
52
52
52
52
53
54
55
56
57
57
57
57
58
58
59
59
59
59
60
60
60
60
61
62
63
64
64
64

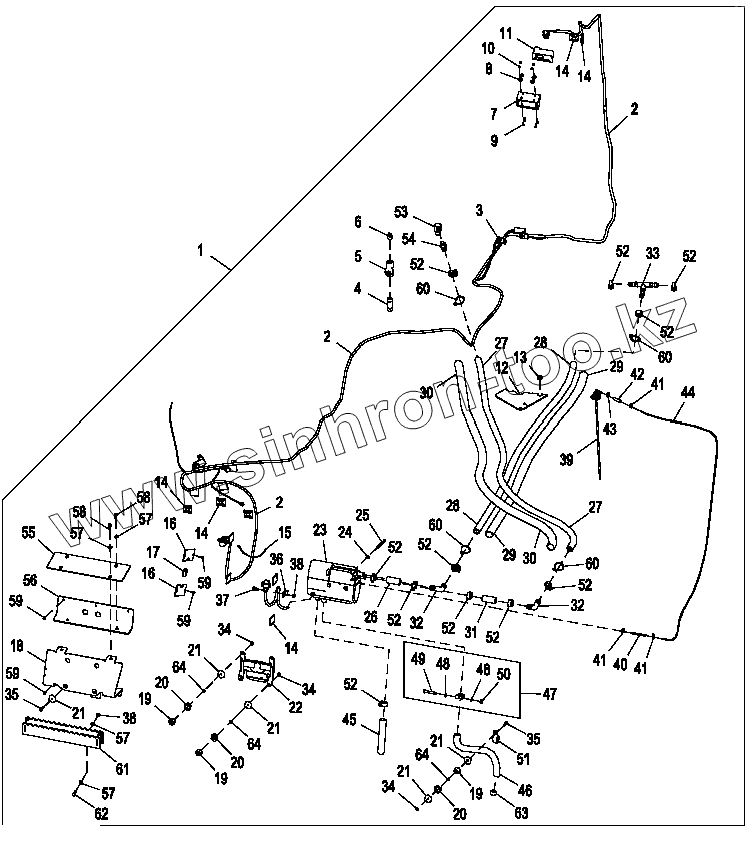

Позиция на иллюстрации Заводской номер детали Название детали
1 AT366175 Нагреватель охлаждающей жидкости
2 AT366602 Жгут проводов
3 57M8487 Колпачок электрического разъема
4 29H593 Ниппель с резьбой
5 15H587 Тройник
6 15H584 Трубная заглушка
7 AT389672 Комплект рамок
8 24M7210 Шайба
9 19M8078 Винт с головкой
10 14M7139 Гайка
11 AT221990 Цифровой дисплей
12 AT300928 Пластина
13 T162238 Уплотнение
14 A87105 Анкер
15 T209627 Скоба
16 T256257 Крышка
17 R113023 Уплотнение
18 AT374078 Ограждение
19 AT116162 Изолятор
20 24M7353 Шайба
21 M142541 Шайба
22 T215669 Кронштейн
23 AT311171 Нагреватель охлаждающей жидкости
24 24H1287 Шайба
25 19M9090 Винт с головкой
26 TY22330 Шланг без конц. арматуры
27 TY22330 Шланг без конц. арматуры
28 TY22330 Шланг без конц. арматуры
29 Рукав Рукав шланга - изготав.
30 Рукав Рукав шланга - изготав.
31 TY22330 Шланг без конц. арматуры
32 N209864 Фитинг шланга
33 T62804 Фитинг
34 N207956 Стопорная гайка
35 19M7833 Винт
36 T116119 Скоба
37 19M7162 Винт с головкой
38 14M7273 Гайка
39 AT368317 Датчик топливопровода
40 T177580 Шланг
41 AT353138 Скоба
42 M158004 Фитинг переходника
43 M159447 Шланговый зажим
44 T259468 Шланг
45 T206127 Шланг без конц. арматуры
46 T206126 Выхлопная труба
47 AT221605 Скоба
48 24M7238 Шайба
49 19M7981 Винт с головкой
50 14M7273 Гайка
51 T162675 Скоба
52 AT301917 Шланговый зажим
53 T314936 Коленчатый патрубок
54 R120757 Фитинг шланга
55 T263093 Ограждение
56 AT369698 Пластина
57 24M7238 Шайба
58 19M7881 Винт
59 37M7418 Винт
60 R44302 Обвязной хомут
61 AT372245 Крышка
62 19M7407 Винт с головкой
63 T177575 Крышка выхлопной трубы
64 L101283 Распорная втулка
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
