Каталог запасных частей к технике: JLG G9-43A. Winch

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

31

31

32

33

34

37

38

39

39

40

41

42

43

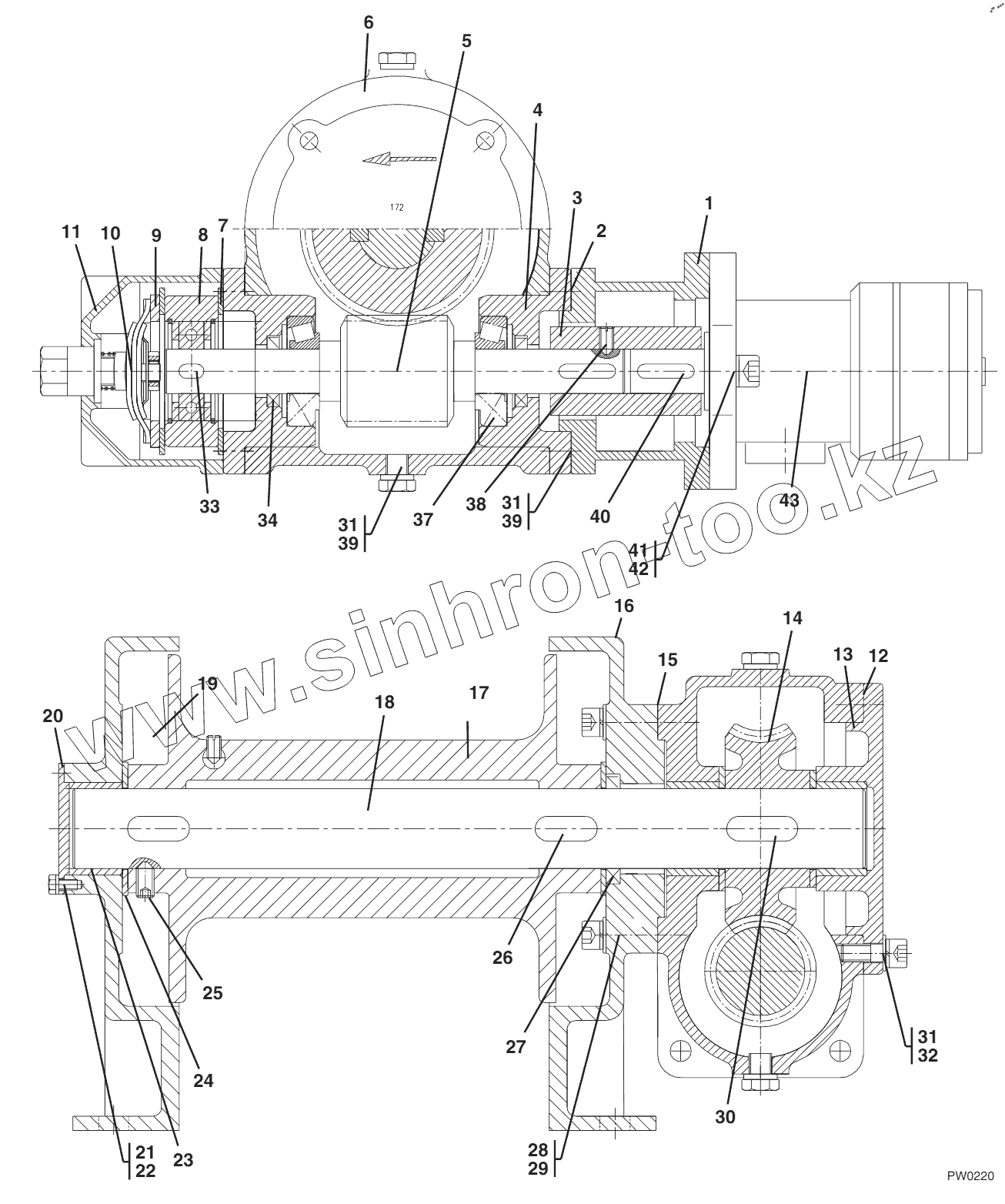

Позиция на иллюстрации	Заводской номер детали		Название детали
1001114795	1001114795		WINCH WITH MOTOR
1	70023747		MOTOR ADAPTER
2	70023748		PAPER MAT
3	70023749		COUPLING SHAFT
4	70023750		BEARING HOUSING
5	70023751		WORM
6	70023752		GEAR HOUSING
7	70023753		FRICTION PLATE
8	70023754		OVERRUNNING CLUTCH
9	70023755		FRICTION DISK
10	70023756		BRAKE
11	70023757		BRAKE SHELL
12	70023758		PAPER MAT
13	70023759		END CAP
14	70023760		WORM GEAR
15	70023761		PAPER MAT2
16	70023762		CENTER BRACKET
17	70023763		WINCH DRUM
18	70023764		WORM GEAR SHAFT
19	70023765		END BRACKET
20	70023766		LEFT END CAP
21	70023767		END CAP BOLT
22	70023768		END CAP WASHER
23	70023769		SELF LUBRICATING BEARING
24	70023770		THRUST WASHER
25	70023771		SHAFT BOLT
26	70023772		DRUM SHAFT KEY
27	70023773		CENTER BRACKET SEAL
28	70023774		SPRING WASHER
29	70023775		CENTER BRACKET BOLT
30	70023776		DRUM SHAFT KEY
31	70023777		GEAR COVER WASHER
32	70023778		GEAR COVER BOLT
33	70023779		WORM SHAFT KEY1
34	70023780		WORM SHAFT SEAL
35	70023781		GEAR HOUSING BOLT
36	70023782		GEAR HOUSING WASHER
37	70023783		TAPERED ROLLER BEARING
38	70023784		MOTOR COUPLER SCREW
39	70023785		MOTOR ADAPTER BOLT
40	70023786		MOTOR COUPLER KEY
41	70023787		MOTOR BOLT
42	70023788		MOTOR WASHER
43	70023789		MOTOR

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
