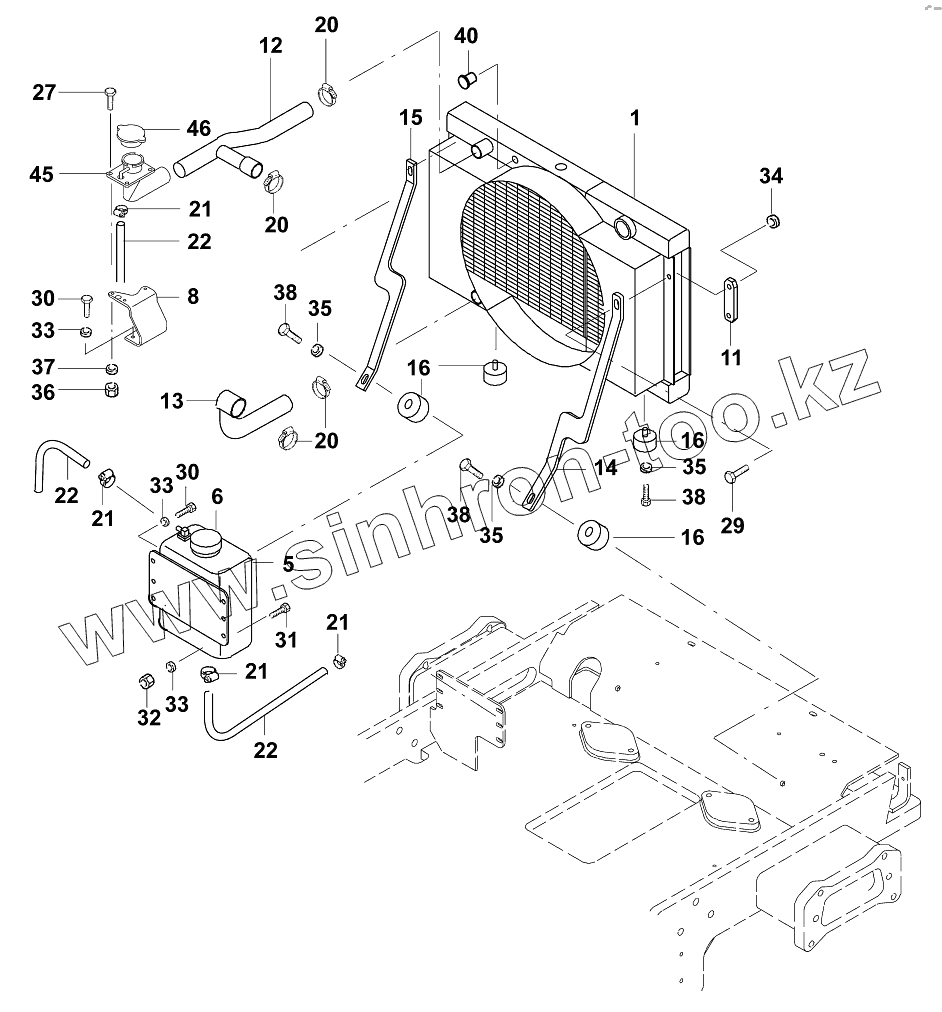

Каталог запасных частей к технике: JCB VMТ-390/400 (480/500). Установка радиатора/Instalation cooler
1
5
6
8
11
12
13
14
15
16
16
16
20
20
20
21
21
21
21
22
22
22
27
29
30
30
31
32
33
33
33
34
35
35
35
36
37
38
38
38
40
45
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 07140/51011 | Oil-water-cooler | |
| 5 | 04033/26406 | Water tank | |
| 6 | 04033/26408 | Cap | |
| 8 | 07140/51214 | Bracket | |
| 11 | 07140/51211 | Base | |
| 12 | 07131/51014 | Hose, upper | |
| 13 | 07131/51013 | Hose, lower | |
| 14 | 07140/51212 | Bracket, left | |
| 15 | 07140/51213 | Bracket, right | |
| 16 | 07140/51014 | Rubber pad | |
| 20 | 02322/00062 | Hose clamp | |
| 21 | 02322/00809 | Hose clamp | |
| 22 | 02880/51080 | Hose 2600 mm | |
| 27 | 02021/06020 | Hexagon screw M6x20 DIN933 | |
| 29 | 02021/08035 | Hexagon screw M8x35 DIN933 | |
| 30 | 02021/08025 | Hexagon screw M8x25 DIN933 | |
| 31 | 02021/08020 | Hexagon screw M8x20 DIN933 | |
| 32 | 02118/30800 | Security nut VM8 DIN980 | |
| 33 | 02201/00008 | Washer 8,4 DIN125 | |
| 34 | 02200/00008 | Washer 8,4 DIN7349 | |
| 35 | 02200/00010 | Washer 10,5 DIN7349 | |
| 36 | 02118/30600 | Security nut VM6 DIN980 | |
| 37 | 02201/00006 | Washer 6,4 DIN125 | |
| 38 | 02021/10020 | Hexagon screw M10x20 DIN933 | |
| 40 | 02506/21415 | Screw plug | |
| 45 | 07001/31120 | Closure, cpl. | |
| 46 | 07001/31121 | Cover | |
| 87140/51001 | 87140/51001 | Instalation cooler |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
