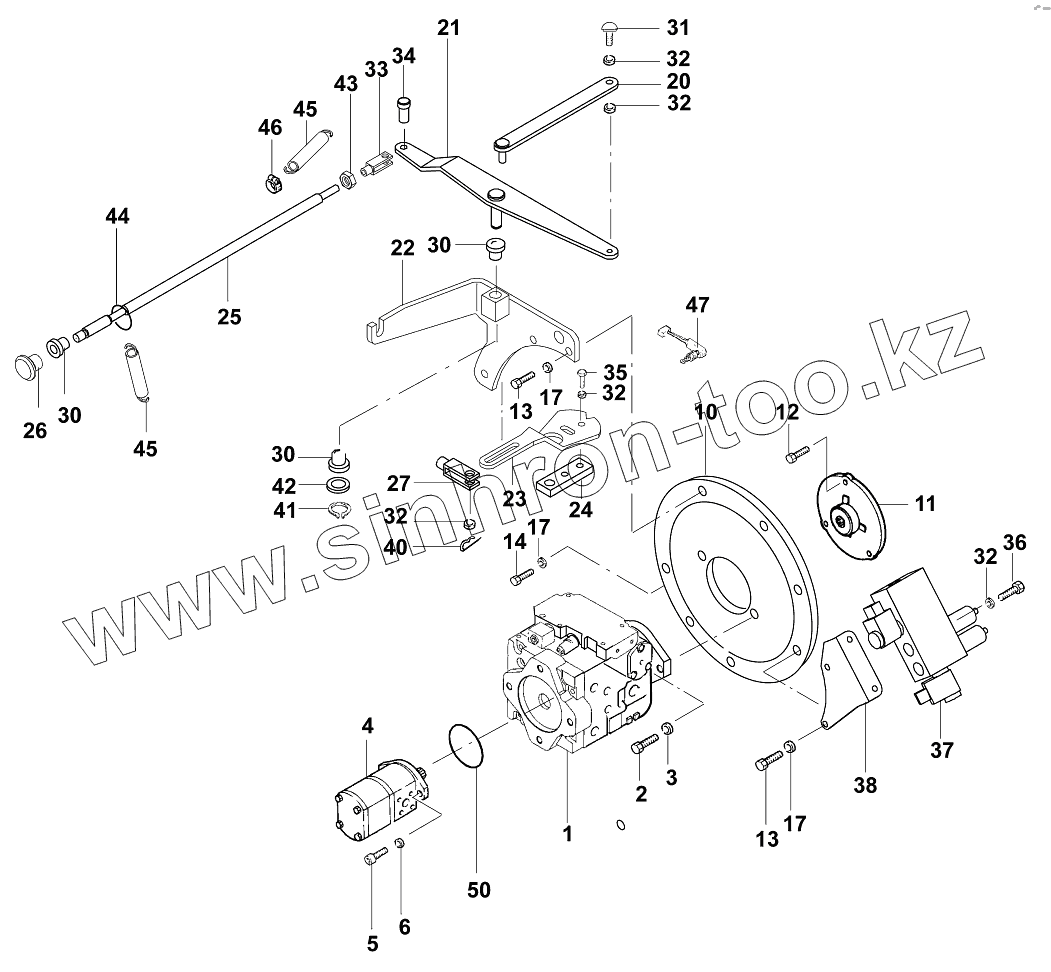

Каталог запасных частей к технике: JCB VMТ-390/400 (480/500). Установка насоса/Pump mounting
1
2
3
4
5
6
10
11
12
13
13
14
17
17
17
20
21
22
23
24
25
26
27
30
30
30
31
32
32
32
32
32
33
34
35
36
37
38
40
41
42
43
44
45
45
46
47
50
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 07130/07650 | Variable displacement hydro pump | |
| 2 | 02021/14045 | Hexagon screw M14x45 DIN933 | |
| 3 | 02201/00015 | Washer 15 DIN125 | |
| 4 | 07140/52300 | Gear pump | |
| 5 | 02099/10011 | Cap screw | |
| 6 | 02201/00010 | Washer 10,5 DIN125 | |
| 10 | 07131/52275 | Flange | |
| 11 | 07131/52270 | Clutch | |
| 12 | 02021/12030 | Hexagon screw M12x30 DIN933 | |
| 13 | 02018/10060 | Hexagon screw M10x1,25x60 DIN961 | |
| 14 | 02018/10055 | Hexagon screw | |
| 17 | 02208/00110 | Washer 10 DIN6796 | |
| 20 | 07131/52210 | Control lever | |
| 21 | 07131/52220 | Lever, cpl. | |
| 22 | 07131/52230 | Bracket | |
| 23 | 07131/52201 | Lever | |
| 24 | 07131/52202 | Lever | |
| 25 | 07140/52203 | Rod | |
| 26 | 07131/52204 | Handle | |
| 27 | 07131/52205 | Fork head | |
| 30 | 06401/00060 | Sleeve | |
| 31 | 02035/06000 | Screw | |
| 32 | 02201/00008 | Washer 8,4 DIN125 | |
| 33 | 02241/00832 | Fork head | |
| 34 | 02241/00833 | Bolt | |
| 35 | 02021/08016 | Hexagon screw M8x16 DIN933 | |
| 36 | 02020/08065 | Hexagon screw M8x65 DIN931 | |
| 37 | 02535/00700 | Control block | |
| 38 | 07131/52300 | Bracket | |
| 40 | 02300/01515 | Splint pin | |
| 41 | 02305/00012 | Retaining ring 12x1 DIN471 | |
| 42 | 02201/00012 | Washer 13 DIN125 | |
| 43 | 02110/00008 | Hexagon nut M8 DIN934 | |
| 44 | 02940/02020 | Ring | |
| 45 | 02800/00008 | Tension spring | |
| 46 | 02322/00809 | Hose clamp | |
| 47 | 08107/01135 | Switch | |
| 50 | 02772/08030 | O-ring 80x3 | |
| 87140/52001 | 87140/52001 | Pump mounting |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
