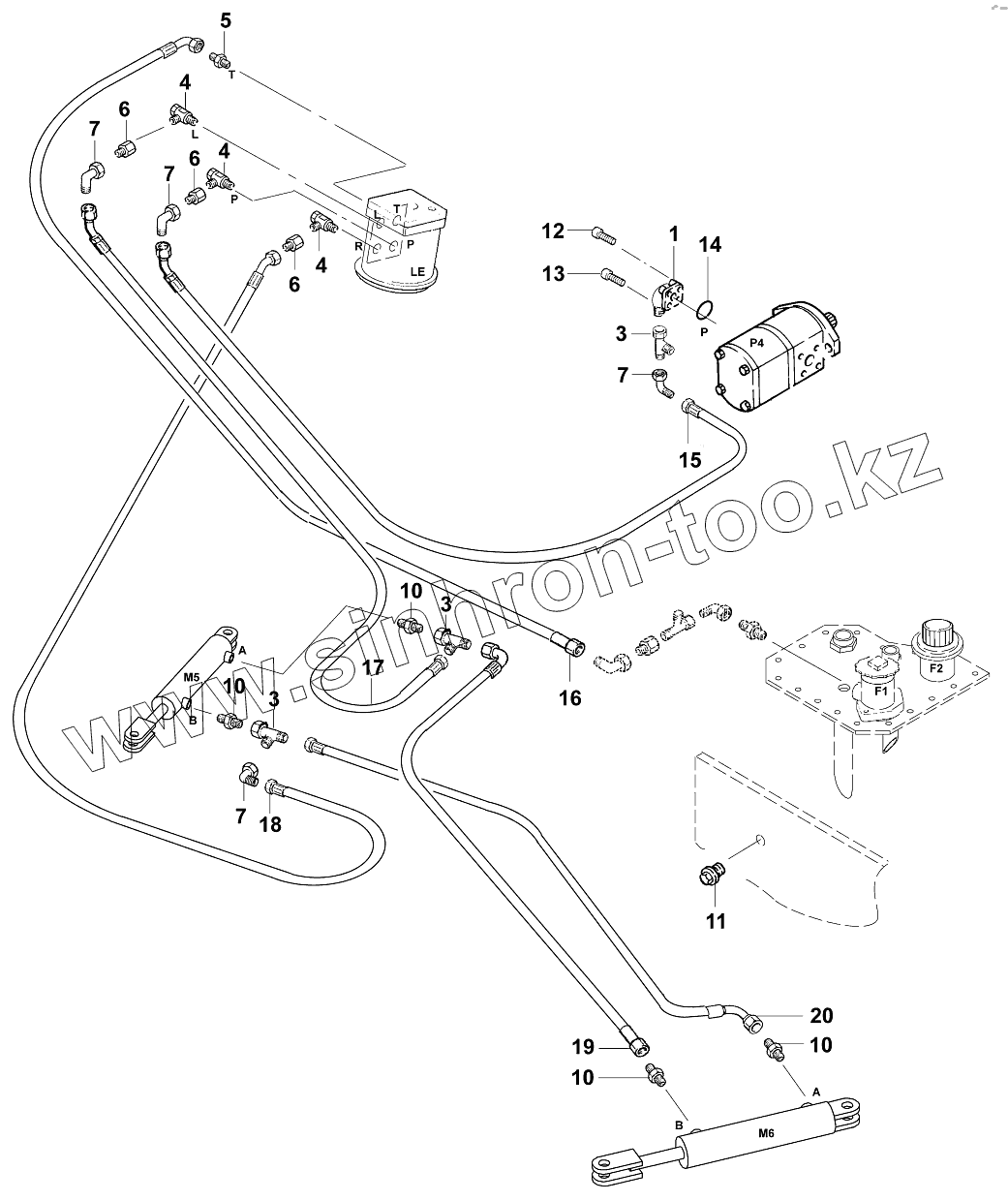

Каталог запасных частей к технике: JCB VMТ-390/400 (480/500). Трубопроводы управления/Steering

Тип техники

Марка

Модель

Схема

1

3

3

3

4

4

4

5

6

6

6

7

7

7

7

10

10

10

10

11

12

13

14

15

16

17

18

19

20

Позиция на иллюстрации	Заводской номер детали		Название детали
1	02522/07012		Union
3	02524/10812		Nipple
4	02522/24715		Union
5	02521/10115		Nipple
6	02520/71512		Union
7	02522/23212		Nipple
10	02521/10313		Nipple
11	02506/21815		Screw plug M18x1,5
12	02027/06035		Cap screw M6x35 DIN912
13	02027/06022		Cap screw M6x22 DIN912
14	02772/02023		O-ring
15	02883/34561		Hose 1300mm
16	02883/40611		Hose 1560mm
17	02883/34701		Hose 2050mm
18	02883/34671		Hose 1860mm
19	02883/34282		Hose 610mm
20	02883/34274		Hose 540mm
87140/70301	87140/70301		Steering

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
