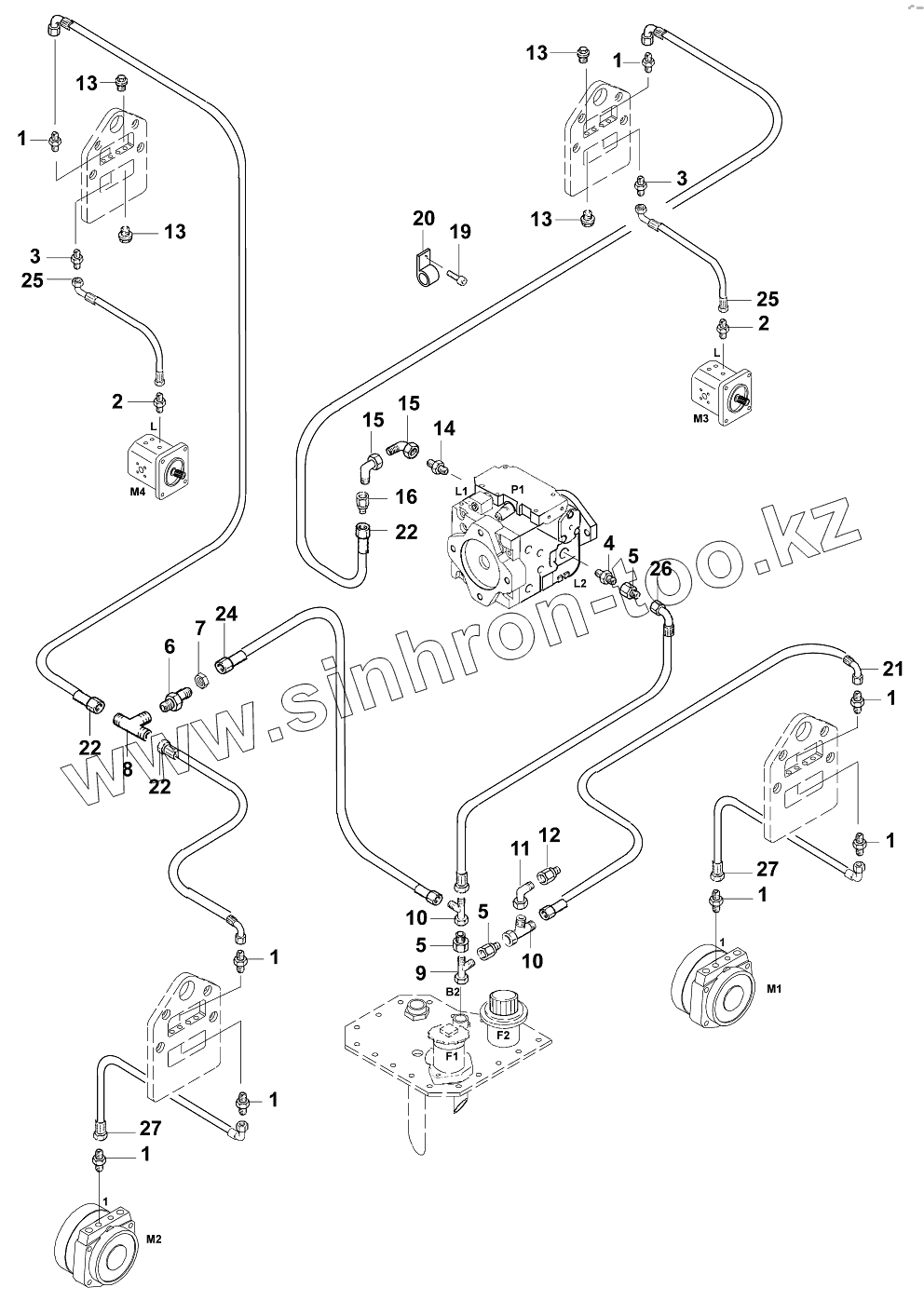

Каталог запасных частей к технике: JCB VMТ-390/400 (480/500). Трубопроводы/Leakage oil lines
1
1
1
1
1
1
1
1
2
2
3
3
4
5
5
5
6
7
8
9
10
10
11
12
13
13
13
13
14
15
15
16
19
20
21
22
22
22
24
25
25
26
27
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 02521/10315 | Nipple | |
| 2 | 02521/10108 | Nipple | |
| 3 | 02521/10508 | Nipple | |
| 4 | 02521/10623 | Nipple | |
| 5 | 02520/72215 | Union | |
| 6 | 02519/10615 | Nipple | |
| 7 | 02527/00722 | Nut | |
| 8 | 02525/30815 | Nipple | |
| 9 | 02524/10822 | Nipple | |
| 10 | 02524/10815 | Nipple | |
| 11 | 02522/23215 | Nipple | |
| 12 | 02520/71508 | Union | |
| 13 | 02506/21815 | Screw plug M18x1,5 | |
| 14 | 02521/10620 | Nipple | |
| 15 | 02522/23218 | Union | |
| 16 | 02520/71815 | Union | |
| 19 | 02027/08012 | Cap screw M8x12 DIN912 | |
| 20 | 02503/06140 | Pipe clip | |
| 21 | 02883/39435 | Hose 910mm | |
| 22 | 02883/39514 | Hose 1080mm | |
| 23 | 02883/39352 | Hose 720mm | |
| 24 | 02883/39620 | Hose 1710mm | |
| 25 | 02883/22174 | Hose 410mm | |
| 26 | 02883/40166 | Hose 350mm | |
| 27 | 02883/40194 | Hose 410mm | |
| 87140/70801 | 87140/70801 | Leakage oil lines |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
