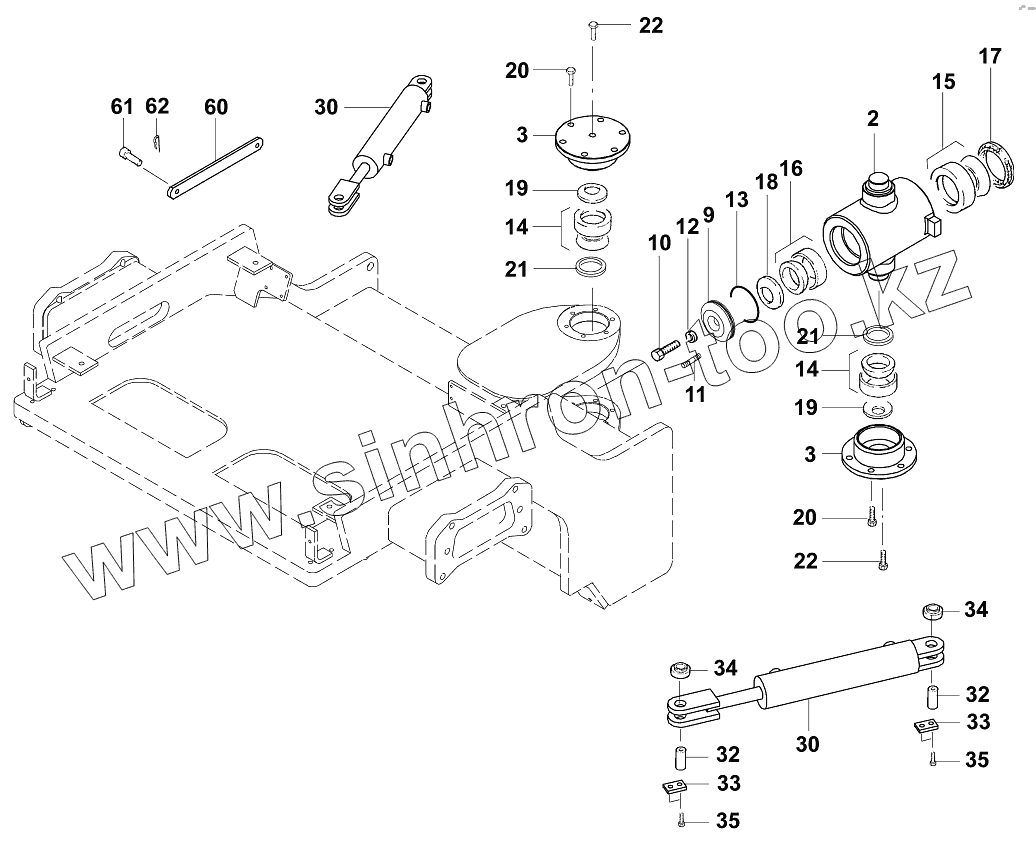

Каталог запасных частей к технике: JCB VMТ-390/400 (480/500). Поворотное соединение/Articulated joint
2
3
3
9
10
11
12
13
14
14
15
16
17
18
19
19
20
20
21
21
22
22
30
30
32
32
33
33
34
34
35
35
60
61
62
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2 | 07140/15420 | Housing | |
| 3 | 07140/15222 | Cover | |
| 9 | 07140/15109 | Disc | |
| 10 | 02021/16060 | Hexagon screw M16x60 DIN933 | |
| 11 | 02302/06040 | Spring type straight pin | |
| 12 | 02208/00116 | Washer 16 DIN6796 | |
| 13 | 02772/08831 | O-ring | |
| 14 | 02242/23045 | Swivel bearing | |
| 15 | 02242/23590 | Swivel bearing | |
| 16 | 02242/23560 | Swivel bearing | |
| 17 | 02772/14240 | O-ring | |
| 18 | 02806/00080 | Disc spring | |
| 19 | 02806/00570 | Disc spring | |
| 20 | 02021/10035 | Hexagon screw M10x35 DIN933 | |
| 21 | 04054/15009 | Flat ring | |
| 22 | 02021/10016 | Hexagon screw M10x16 DIN933 | |
| 30 | 07131/40320 | Hydro-cylinder | |
| 32 | 04050/22361 | Bolt | |
| 33 | 04050/22362 | Strap | |
| 34 | 02242/11026 | Swivel bearing | |
| 35 | 02021/08020 | Hexagon screw M8x20 DIN933 | |
| 45 | 02118/31200 | Security nut VM12 DIN980 | |
| 60 | 07140/15099 | Safety device | |
| 61 | 02445/20700 | Bolt | |
| 62 | 02940/02340 | Splint pin | |
| 87140/15001 | 87140/15001 | Articulated joint |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
