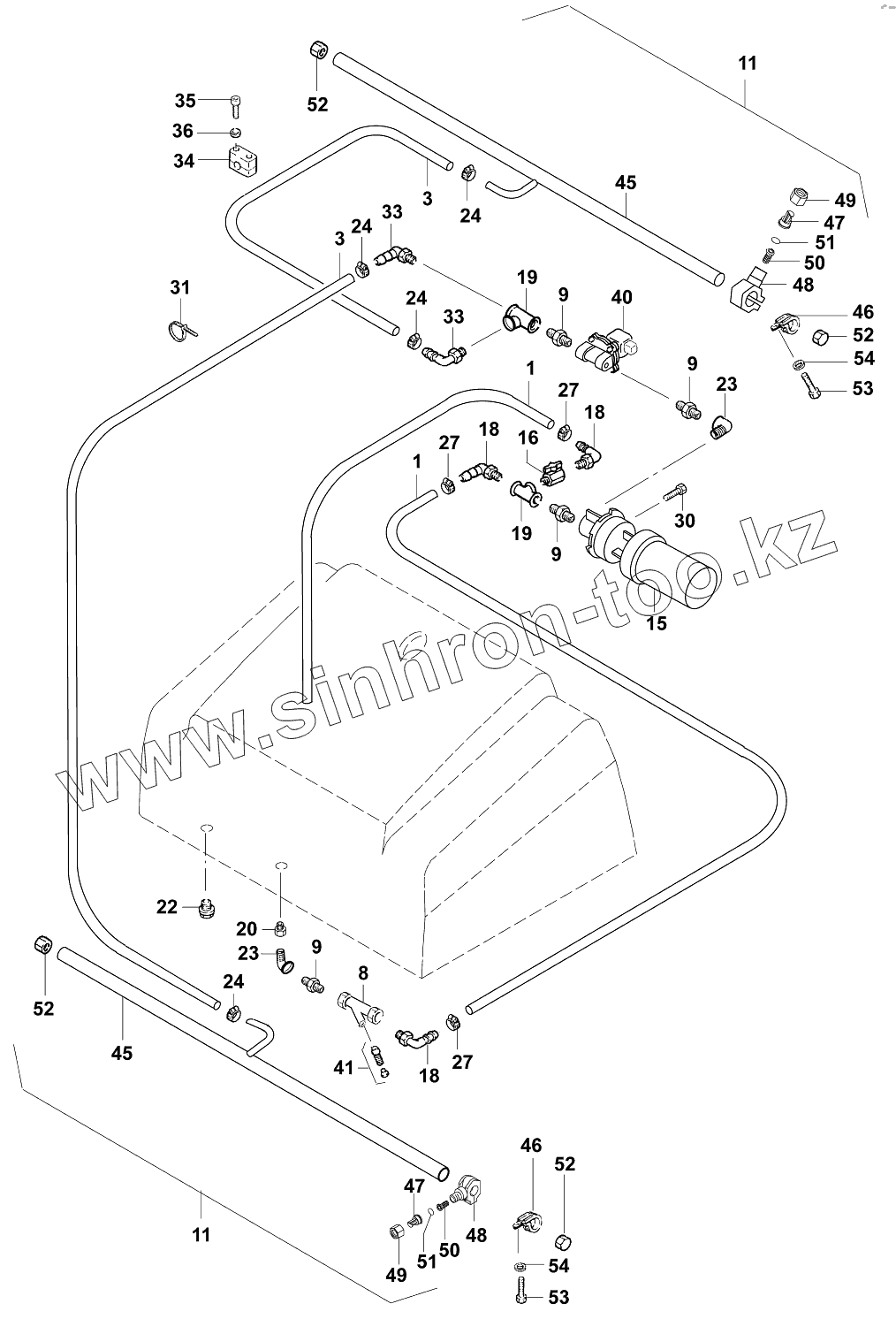

Каталог запасных частей к технике: JCB VMТ-390/400 (480/500). Гидросистема/Pressure sprinkling
1
1
3
3
8
9
9
9
9
11
11
15
16
18
18
18
19
19
20
22
23
23
24
24
24
24
27
27
27
30
31
33
33
34
35
36
40
41
45
45
46
46
47
47
48
48
49
49
50
50
51
51
52
52
52
52
53
53
54
54
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 02880/12211 | Hose 1300mm | |
| 3 | 02880/08120 | Hose 1000mm | |
| 8 | 02526/00008 | Water filter | |
| 9 | 02511/00108 | Nipple | |
| 11 | 87140/31110 | Sprinkler tube, cpl. | |
| 15 | 02532/00011 | Water pump | |
| 16 | 02531/00005 | Ball cock | |
| 18 | 02514/02121 | Hexagon nipple | |
| 19 | 02515/00009 | Union | |
| 20 | 02520/31005 | Nipple | |
| 22 | 02506/20100 | Plug | |
| 23 | 02512/01008 | Angel | |
| 24 | 02322/01409 | Hose clamp | |
| 27 | 02322/00054 | Hose clamp | |
| 30 | 02021/06012 | Hexagon screw M6x12 DIN933 | |
| 31 | 02322/00022 | Hose clip | |
| 33 | 02514/02084 | Nipple | |
| 34 | 02503/43213 | Hose clamp | |
| 35 | 02027/06025 | Cap screw M6x25 DIN912 | |
| 36 | 02200/02006 | Washer 6,4 DIN433 | |
| 40 | 04050/20110 | Solenoid valve | |
| 41 | 02526/00009 | Screen | |
| 45 | 07140/31111 | Sprinkler tube | |
| 46 | 02503/06120 | Pipe clip | |
| 47 | 02526/00203 | Nozzle | |
| 48 | 02526/00204 | Clip | |
| 49 | 02526/00205 | Unio nut | |
| 50 | 02526/00206 | Screen | |
| 51 | 02526/00202 | Seal ring | |
| 52 | 02515/03108 | Cap | |
| 53 | 02021/08020 | Hexagon screw M8x20 DIN933 | |
| 54 | 02201/00008 | Washer 8,4 DIN125 | |
| 87140/31000 | 87140/31000 | Pressure sprinkling, cpl. |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
