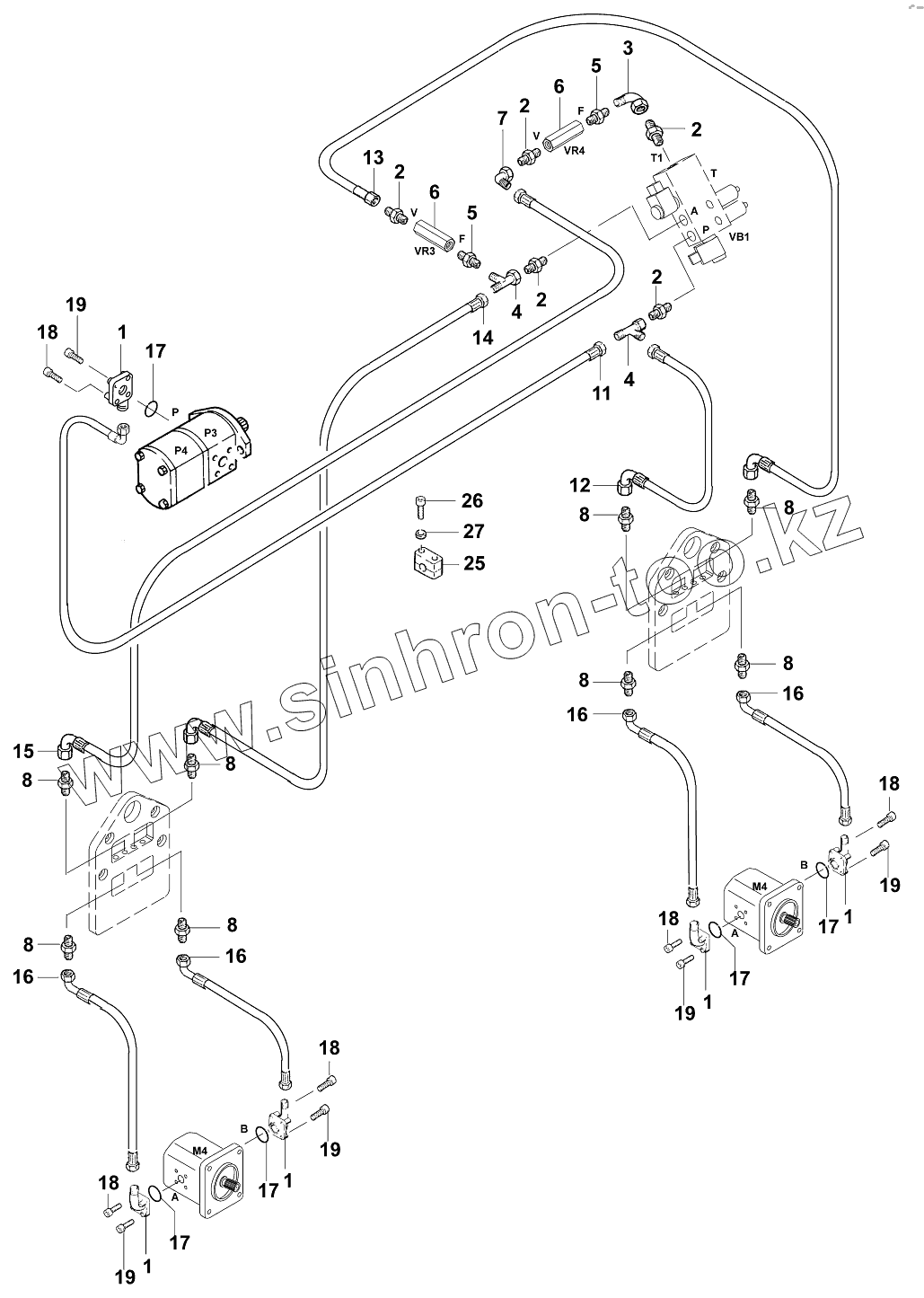

Каталог запасных частей к технике: JCB VMТ-390/400 (480/500). Гидросистема/Drive
1
1
1
1
1
2
2
2
2
2
3
4
4
5
5
6
6
8
8
8
8
8
8
8
8
11
12
13
14
15
16
16
16
16
17
17
17
17
17
18
18
18
18
18
19
19
19
19
19
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 04996/10359 | Union | |
| 2 | 02521/10115 | Nipple | |
| 3 | 02522/23215 | Nipple | |
| 4 | 02524/10815 | Nipple | |
| 5 | 02521/01215 | Nipple | |
| 6 | 07140/70250 | Check valve | |
| 8 | 02521/10315 | Nipple | |
| 11 | 02883/40260 | Hose 500mm | |
| 12 | 02883/40567 | Hose 1320mm | |
| 13 | 02883/40525 | Hose 1250mm | |
| 14 | 02883/39703 | Hose 2250mm | |
| 15 | 02883/39712 | Hose 2430mm | |
| 16 | 02883/40199 | Hose 430mm | |
| 17 | 02772/02023 | O-ring | |
| 18 | 02027/06035 | Cap screw M6x35 DIN912 | |
| 19 | 02027/06022 | Cap screw M6x22 DIN912 | |
| 25 | 02503/43322 | Hose clamp | |
| 26 | 02027/06030 | Cap screw M6x30 DIN912 | |
| 27 | 02200/02006 | Washer 6,4 DIN433 | |
| 87140/70201 | 87140/70201 | Drive |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
