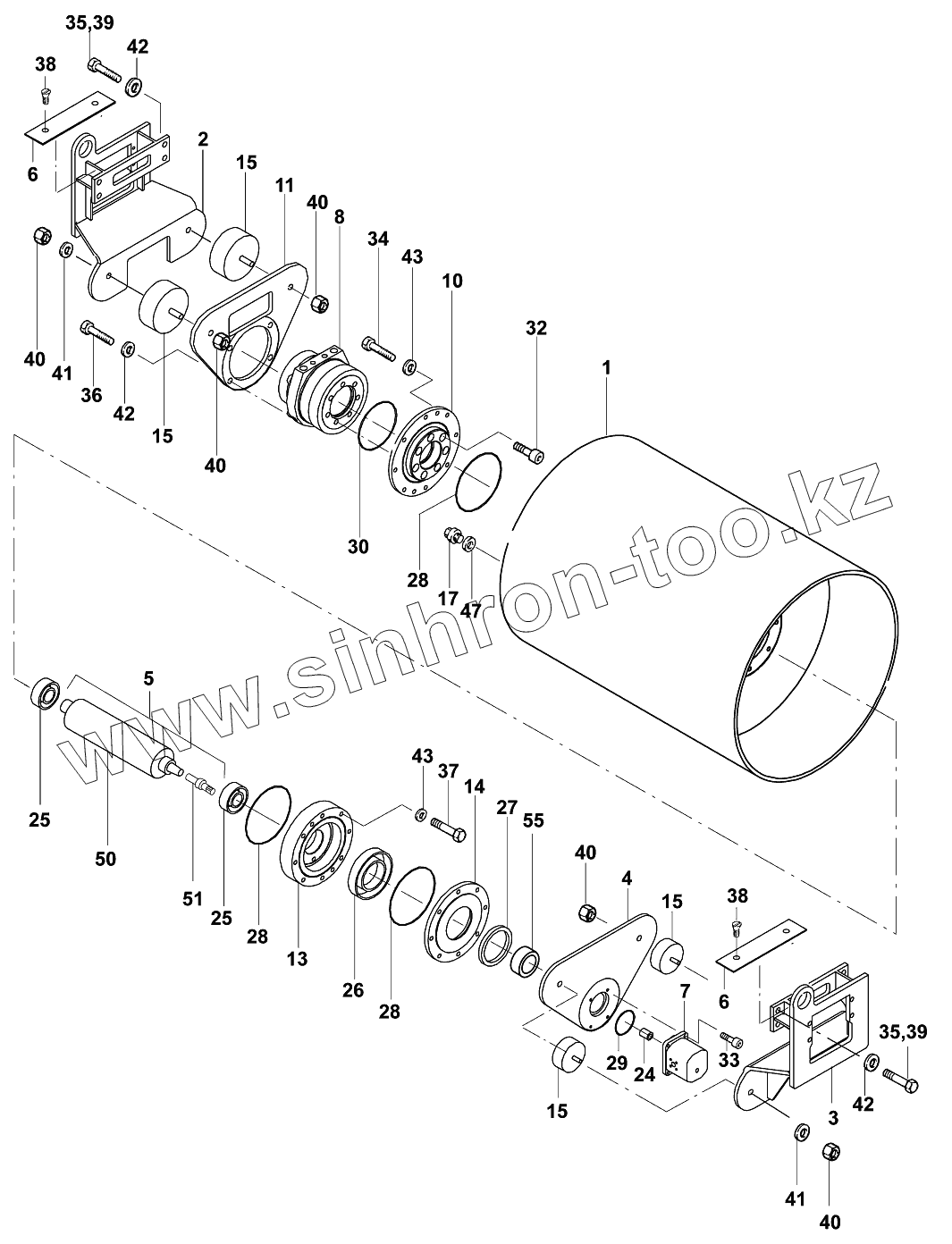

Каталог запасных частей к технике: JCB VMТ-270/280. Валец/Drum shell 1200 mm
1
2
3
4
5
6
6
7
8
10
11
13
14
15
15
15
15
17
24
25
25
26
27
28
28
28
29
30
32
33
34
35
35
36
37
38
38
39
39
40
40
40
40
40
41
41
42
42
42
43
43
47
50
51
55
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 07130/22100 | Drum shell | |
| 2 | 07130/22200 | Suspension, rigth | |
| 3 | 07130/22300 | Suspension, left | |
| 4 | 07130/21400 | Support | |
| 5 | 87130/22500 | Exciter shaft | |
| 6 | 07130/22553 | Cover | |
| 7 | 07131/21700 | Gear wheel motor | |
| 8 | 07130/21800 | Hydro motor | |
| 10 | 07130/21010 | Motor flange | |
| 11 | 07130/21011 | Bracket | |
| 13 | 07130/21013 | Plate | |
| 14 | 07130/21014 | Cover | |
| 15 | 04003/01019 | Buffer | |
| 17 | 06180/01033 | Screw plug | |
| 24 | 06755/00026 | Coupling sleeve | |
| 25 | 02712/06081 | Cylindrical roller bearing | |
| 26 | 02700/02180 | Deep grove ball bearing | |
| 27 | 02773/80105 | Shaft seal ring | |
| 28 | 02772/19530 | O-ring | |
| 29 | 02772/08030 | O-ring 80x3 | |
| 30 | 02772/15930 | O-ring 159x3 | |
| 32 | 02027/16040 | Cap screw M16x40 DIN912 | |
| 33 | 02027/08025 | Cap screw M8x25 DIN912 | |
| 34 | 02018/12035 | Hexagon screw M12x35 DIN933 | |
| 35 | 02018/16050 | Hexagon screw M16x1,5x50 DIN961 | |
| 36 | 02021/16045 | Hexagon screw M16x45 DIN933 | |
| 37 | 02017/12090 | Hexagon screw | |
| 38 | 02031/06016 | Countersunk bolt M6x16 DIN963 | |
| 39 | 02018/16040 | Hexagon screw M16x1,5x40 DIN961 | |
| 40 | 02118/31600 | Security nut VM16 DIN980 | |
| 41 | 02201/00020 | Washer 21 DIN125 | |
| 42 | 02208/00116 | Washer 16 DIN6796 | |
| 43 | 02208/00012 | Lock washer | |
| 47 | 02766/01215 | Seal ring A12x15,5 DIN7603 | |
| 50 | 07130/22501 | Shaft | |
| 51 | 04004/12252 | Shaft stud | |
| 55 | 02718/19035 | Inner ring | |
| 87130/01200 | 87130/01200 | Drum shell 1200 mm |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
