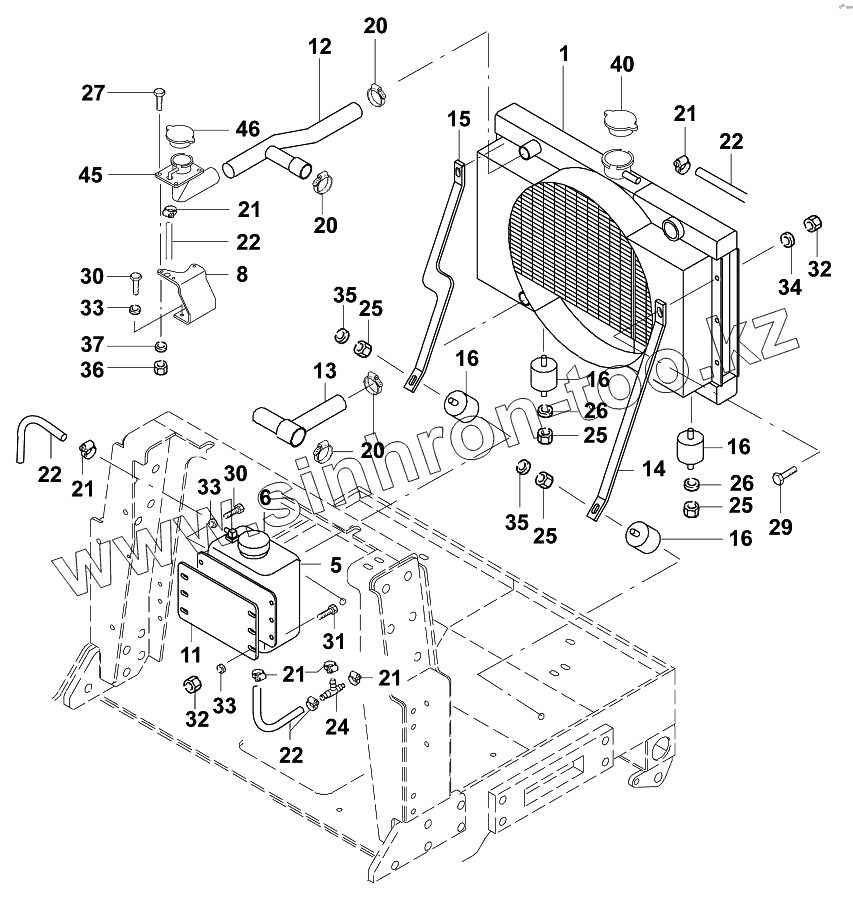

Каталог запасных частей к технике: JCB VMТ-270/280. Установка радиатора/Instalation cooler

Тип техники

Марка

Модель

Схема

1

5

6

8

11

12

13

14

15

16

16

16

16

20

20

20

21

21

21

21

21

22

22

22

22

24

25

25

25

25

26

26

27

29

30

30

31

32

32

33

33

33

34

35

35

36

37

40

45

46

Позиция на иллюстрации	Заводской номер детали		Название детали
1	07130/07140		Oil-water-cooler
5	04033/26406		Water tank
6	04033/26408		Cap
8	07131/51121		Bracket
11	07131/51011		Bracket
12	07131/51014		Hose, upper
13	07131/51013		Hose, lower
14	07131/51211		Bracket
15	07131/51213		Bracket
16	07240/18759		Rubber pad
20	02322/00062		Hose clamp
21	02322/00809		Hose clamp
22	02880/51080		Hose 2600 mm
24	02514/06080		T-Nipple
25	02118/31000		Security nut VM10 DIN980
26	02201/00010		Washer 10,5 DIN125
27	02021/06020		Hexagon screw M6x20 DIN933
29	02021/08030		Hexagon screw M8x30 DIN933
30	02021/08025		Hexagon screw M8x25 DIN933
31	02021/08020		Hexagon screw M8x20 DIN933
32	02118/30800		Security nut VM8 DIN980
33	02201/00008		Washer 8,4 DIN125
34	02200/00008		Washer 8,4 DIN7349
35	02200/00010		Washer 10,5 DIN7349
36	02118/30600		Security nut VM6 DIN980
37	02201/00006		Washer 6,4 DIN125
40	04010/40510		Cover
45	07001/31120		Closure, cpl.
46	07001/31121		Cover
87131/51000	87131/51000		Instalation cooler

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
