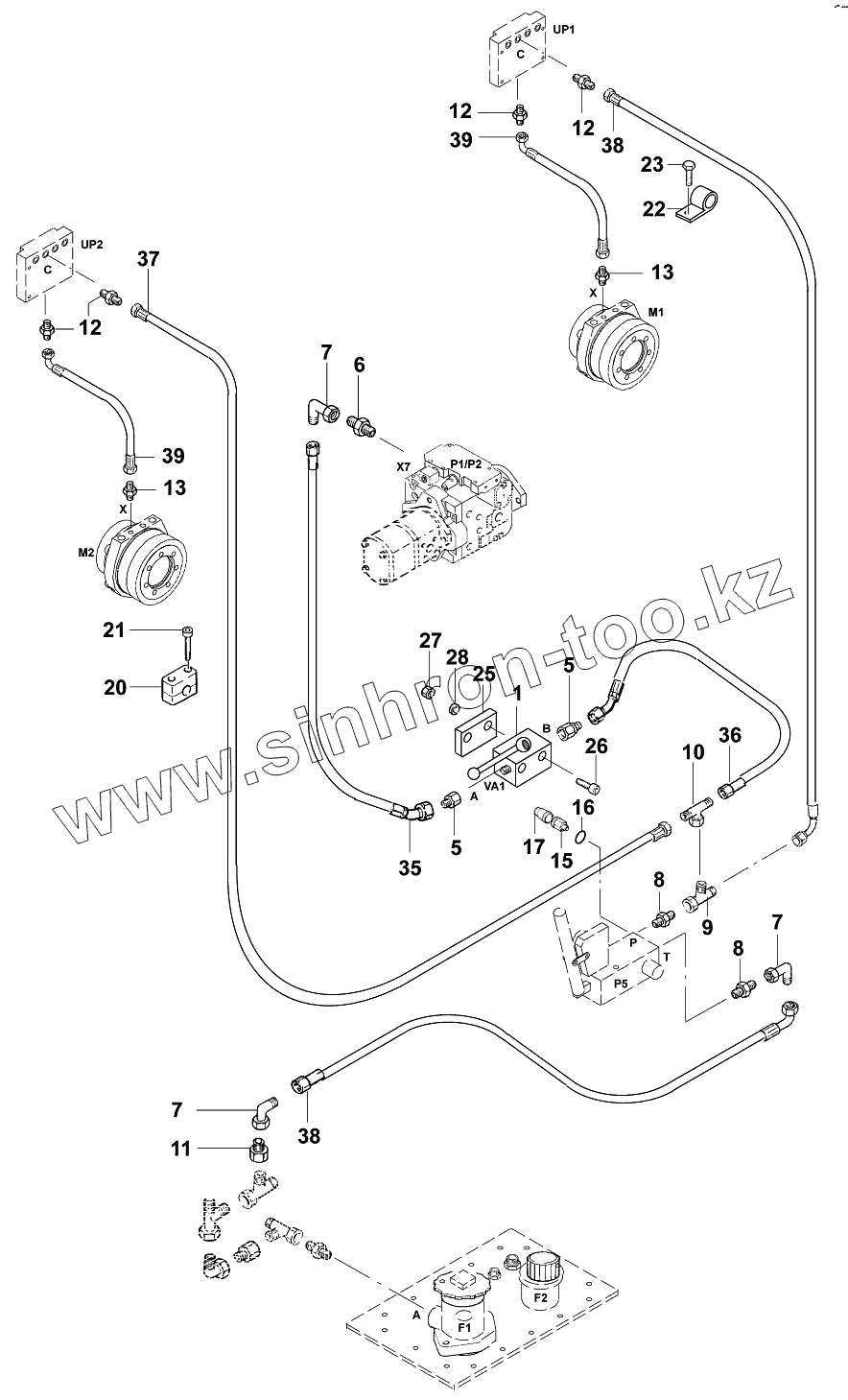

Каталог запасных частей к технике: JCB VMТ-270/280. Трубопроводы тормозные/Brake line

Тип техники

Марка

Модель

Схема

1

5

5

6

7

7

7

8

8

9

10

11

12

12

12

13

13

15

16

17

20

21

22

23

25

26

27

28

35

36

37

38

38

39

Позиция на иллюстрации	Заводской номер детали		Название детали
1	02531/00105		Ball cock
5	02520/71210		Union
6	02521/10610		Nipple
7	02522/23210		Nipple
8	02521/10110		Nipple
9	02524/10810		Nipple
10	02525/30810		Nipple
11	02520/71510		Union
12	02521/10311		Nipple
13	02521/10309		Nipple
15	08105/00011		Presure switch
16	02766/01215		Seal ring A12x15,5 DIN7603
17	04009/95046		Protective cap
20	02503/43215		Hose clamp
21	02027/06030		Cap screw M6x30 DIN912
22	02503/06115		Pipe clip
23	02021/06016		Hexagon screw M6x16 DIN933
25	04052/43092		Plate
26	02026/05055		Cap screw M5x55 DIN912
27	02118/30500		Security nut VM5 DIN980
28	02200/00005		Washer 5,3 DIN7349
35	02883/28512		Hose 1050mm
36	02883/28190		Hose 380mm
37	02883/27708		Hose 2550mm
38	02883/28511		Hose 1050mm
39	02883/28180		Hose 350mm
87131/70600	87131/70600		Brake line

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
