1
1
2
2
2
3
3
3
4
4
5
6
7
7
8
9
11
20
21
22

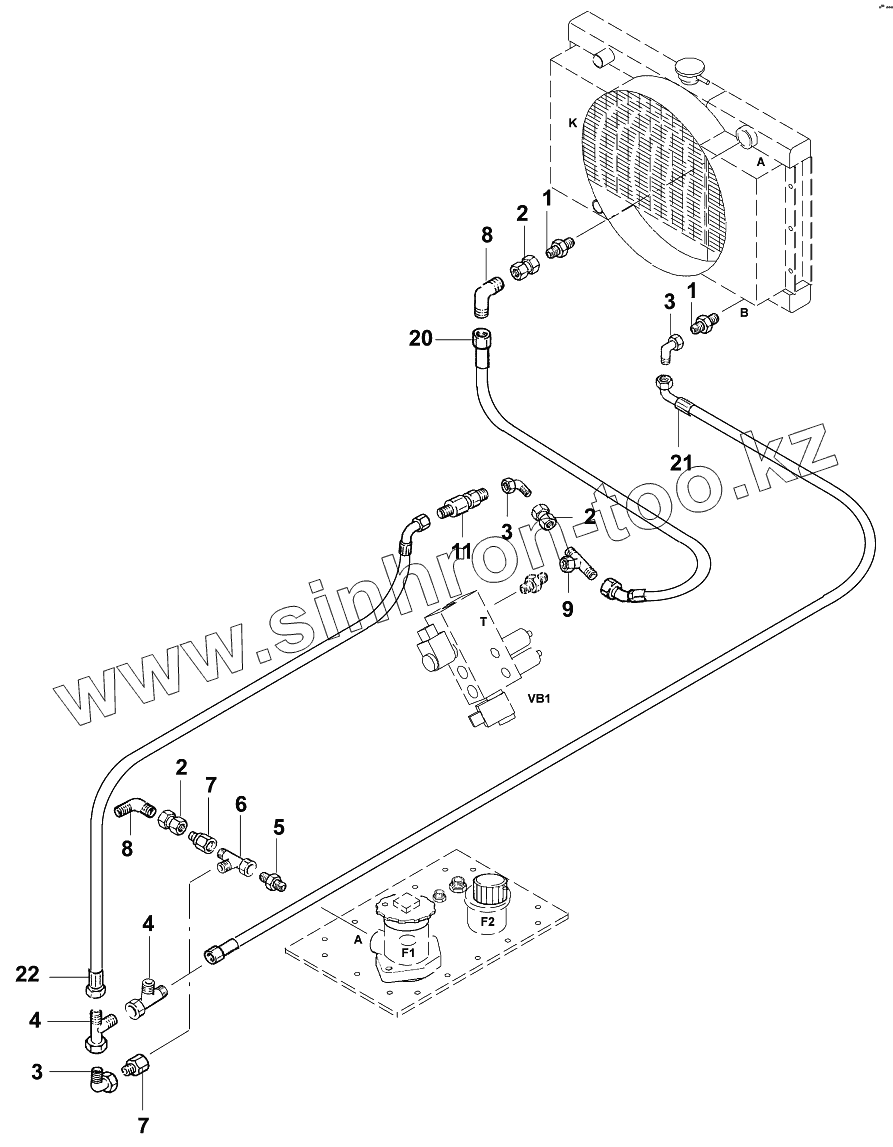

Позиция на иллюстрации
Заводской номер детали
Название детали
1
02521/10165
Nipple
2
02520/60415
Union
3
02522/23215
Nipple
4
02524/10815
Nipple
5
02521/10328
Nipple
6
02524/10828
Nipple
7
02520/72815
Union
8
02522/20215
Nipple
9
02525/30815
Nipple
11
02526/10915
Valve
20
02883/39490
Hose 1000mm
21
02883/40515
Hose 1050mm
22
02883/38311
Hose 620mm
87131/70700
87131/70700
Cooler line
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
