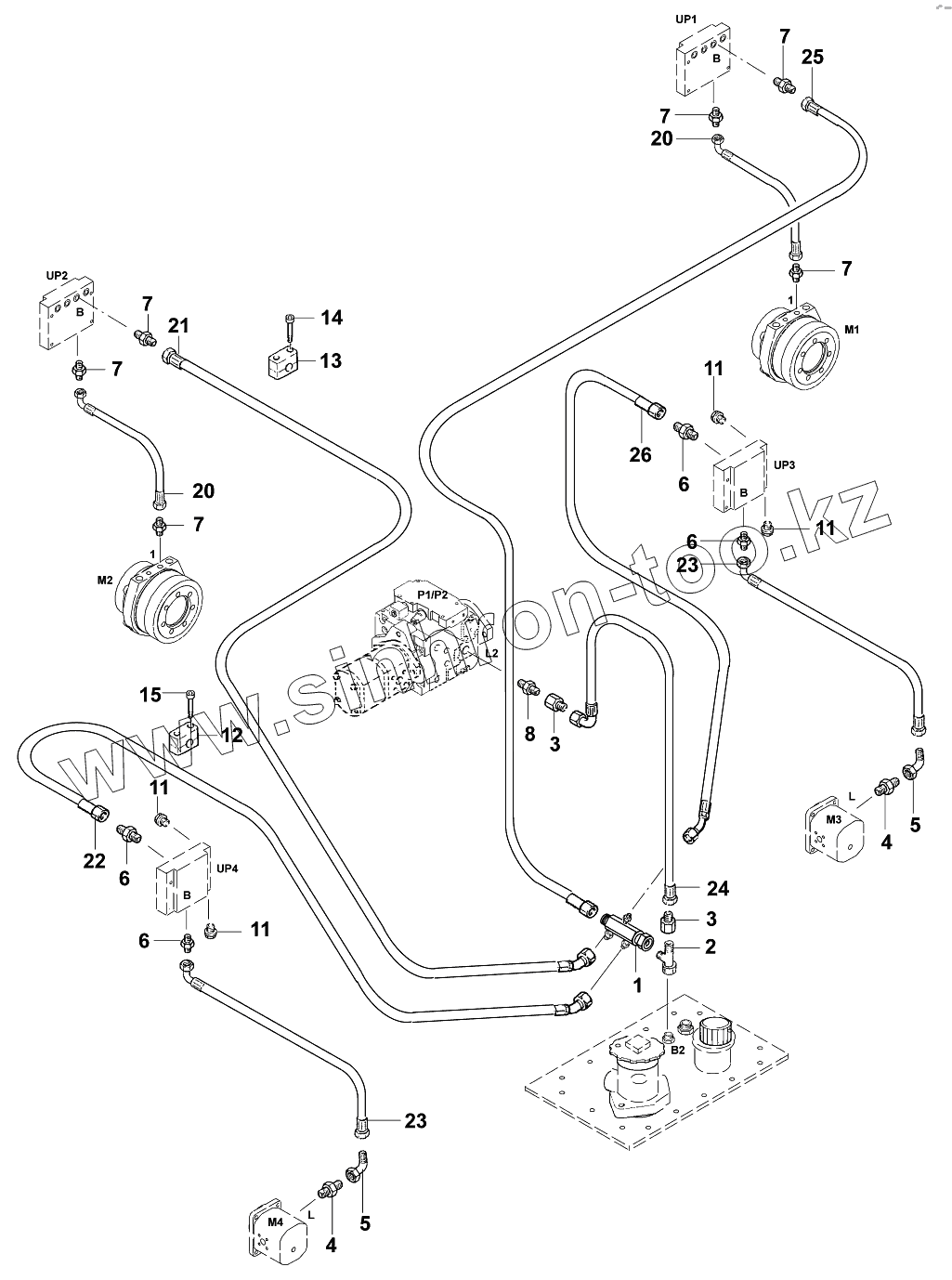

Каталог запасных частей к технике: JCB VMТ-270/280. Трубопроводы/Leakage oil line

Тип техники

Марка

Модель

Схема

1

2

3

3

4

4

5

5

6

6

6

6

7

7

7

7

7

7

8

11

11

11

11

12

13

14

15

20

20

21

22

23

23

24

25

26

Позиция на иллюстрации	Заводской номер детали		Название детали
1	02525/32000		Union
2	02524/10822		Nipple
3	02520/72215		Union
4	02521/10108		Nipple
5	02522/23208		Nipple
6	02521/10508		Nipple
7	02521/10315		Nipple
8	02521/10623		Nipple
11	02506/21815		Screw plug M18x1,5
12	02503/30221		Pipe clip
13	02503/43322		Hose clamp
14	02027/06035		Cap screw M6x35 DIN912
15	02027/06030		Cap screw M6x30 DIN912
20	02883/40166		Hose 350mm
21	02883/39600		Hose 1600mm
22	02883/22621		Hose 1600mm
23	02883/22251		Hose 500mm
24	02883/40220		Hose 450mm
25	02883/39510		Hose 1050mm
26	02883/22360		Hose 820mm
87131/70800	87131/70800		Leakage oil line

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
