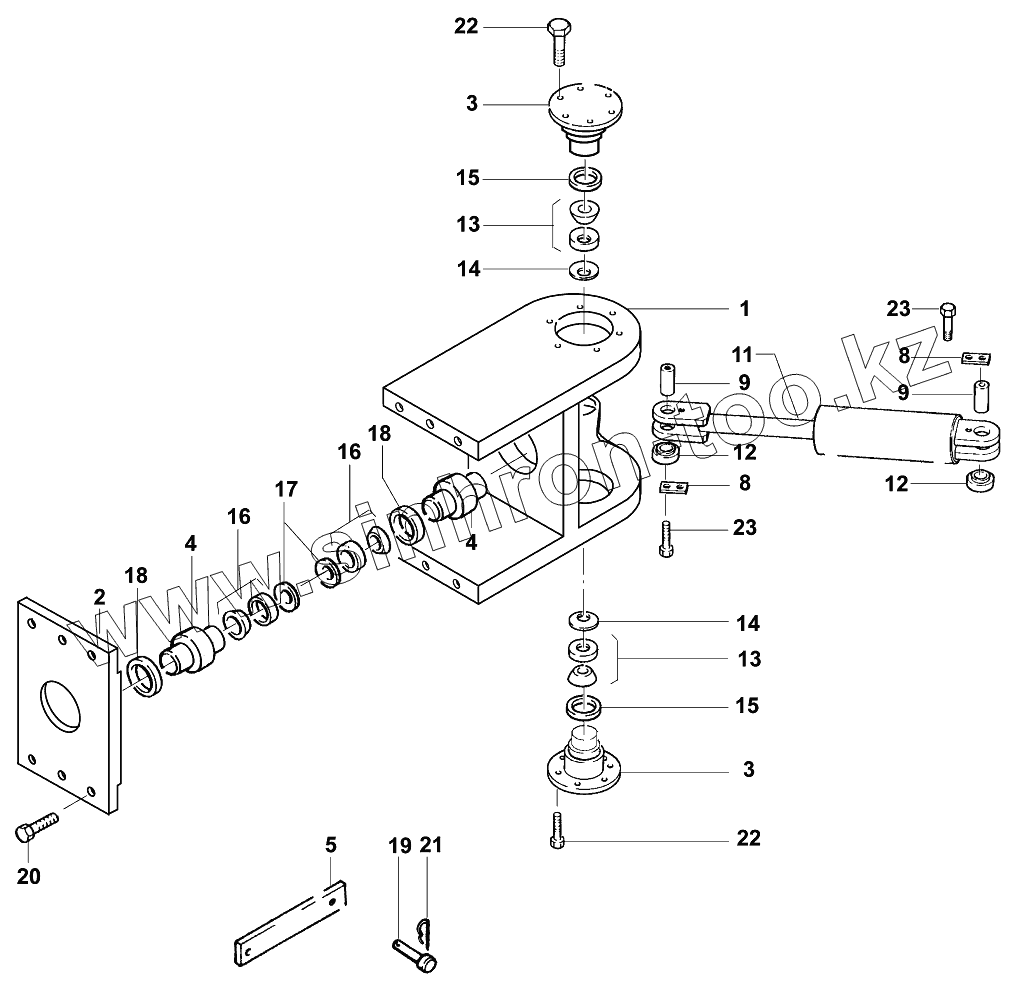

Каталог запасных частей к технике: JCB VMТ-270/280. Поворотное соединение/Articulated joint
zoom-in
zoom-out
enlarge
shrink
circle-right
circle-left
file-text2
info
cart
Тип техники
Не выбрано
Легковые автомобили
Грузовые автомобили и прицепы
Автобусы
Сельхозтехника
Спецтехника
Двигатели
Мототехника
Марка
Не выбрано
Ammann
BOMAG
CARMIX
CASE IH
Changlin
ChengGong
Dimex
Doosan
DYNAPAC
Foton
HAMM
Hidromek
Hitachi
Hyundai
JCB
JLG
John Deere
Komatsu
LIEBHERR
LiuGong
Lonking (LongGong)
Luneng
MANITOU
Mitsuber
New Holland
PENGPU
RM-Terex
SANY
SDLG
SEM
Shantui
Shehwa HBXG
Soosan
TIGARBO
VOGELE
Volvo
WAY
WIRTGEN
XCMG
XGMA
Xiamen
YTO
Yuchai
Zoomlion
Автокран
АЗСМ
Алтайлесмаш
Амкодор
АОМЗ
Атек
АТЗ
Балканкар Рекорд
БелАЗ
Беловеж
Борекс
Брянский Арсенал
Булат
ВЭКС
ГАЗ
Геомаш
Гидромаш
Донекс
Дормаш
Дормашина
Дорэлектромаш
ДЭЗ
ЕлАЗ
ЗЗГТ
Ижнефтемаш
Канаш-электрокар
КЗКТ
ККЗ
Клевер
Клинцовский автокрановый завод
КМЗ
КМЗ 1 Мая
Ковровец
Коммаш
Кранэкс
КЭЗ
КЭМЗ
ЛЗА
МАЗ
МЗИК
МЗКМ
МЗКТ
Михневский РМЗ
МоАЗ
Мозырский МЗ
МТЗ
ОЗП
Онежец
ПАО "ТЗА"
ППС Детва
Промтрактор
ПТЗ
Раскат
СпецАгрегат
ТВЭКС
ТТМ
УВЗ
Угличмаш
УЗТМ
ХТЗ
ЧЗКМ
ЧСДМ
ЧТЗ
ЭКСКО
ЭКСМАШ
ЮрМаш
Модель
Не выбрано
4CX (2015)
JCB-3CX (Часть 1) (2015)
JCB-3CX (Часть 1) (2015)
JCB-3CX (Часть 2) (2015)
JCB-3CX (Часть 2) (2015)
JCB-3CX Super (Часть 1) (2015)
JCB-3CX Super (Часть 2) (2015)
VM-115 D/PD (2006)
VM-132D/PD (2006)
VM-146D/PD (2005)
VM-1500-1601100 (2006)
VM-1500-1601300 (2006)
VM-200D/PD (2005)
VM-46D/PD (2006)
VM-75D/PD (2006)
VMТ-270/280 (2005)
VMТ-390/400 (480/500) (2005)
Схема
>
Не выбрано
Каток вибрационный JCB Vibromax VMT 270/280
Двигатель/Structure motor
Подвеска двигателя/Engine suspension
Блок цилиндров/Crankcase
Головка блока цилиндров/Cylinder head
Коренные подшипники/Main bearing, housing
Распределительный вал/Cam shaft
Коленчатый вал, поршень, шатун/Crankshaft
Картер маховика/Flywheel housing
Картер агрегатов/Assy case
Крышка головки цилиндров/Head cover
Рычаг/Lever
Клапанный механизм/Valve and Rocker lever
Механизм остановки/Solenoid-stop
Воздушный фильтр/Air cleaner
Воздушный фильтр/Air cleaner
Распределительный вал/Fuel-cam shaft
Топливный насос/Injection pump
Топливный насос/Injection pump
Регулятор/Governor
Регулятор скорости/Speed control plate
Установка форсунок/Nozzle holder
Топливный насос/Fuel pump
Топливный фильтр/Fuel filter
Впускной коллектор/Intake elbow
Выхлопная система/Exhaust
Выпускной коллектор/Exhaust manifold
Искрогаситель/Spark arrestor
Масляный картер/Oil pan
Установка радиатора/Instalation cooler
Вентилятор/Fan wheel
Водяной насос/Water pump
Термостат/Water flange and thermostat
Сцепление/Kupplung
Рама/Frame
Поворотное соединение/Articulated joint
Поворотный цилиндр/Steering cylinder
Колеса/Smooth tyre
Трос/Cable
Блок управления/Control bloc
Фильтр/Return flow filter
Гидросистема/Pressure sprinkling 1000 mm
Гидросистема/Pressure sprinkling 1000 mm
Гидросистема/Pressure sprinkling 1200 mm
Гидросистема/Propulsion
Гидросистема/Drive
Трубопроводы управления/Steering
Трубопроводы тормозные/Brake line
Трубопроводы охлаждения/Cooler line
Трубопроводы/Leakage oil line
Трубопроводы/Hydraulic measuring points
Гидросистема/Pressure sprinkling
Гидросистема/Pressure sprinkling
Гидросистема/Propulsion
Гидросистема/Drive
Гидросистема/Brake line
Гидросистема/Leakage oil line
Гидромотор/Hydro motor
Гидросистема/Hydraulic installation
Генератор/Generator
Генератор/Generator
Стартер/Starter
Датчик давления масла/Oil switch
Освещение/Eclairage
Освещение/Lighting StVZO
Освещение/Eclairage, front
Проблесковый маячок/Rotation light
Панель приборов/Elektric Instrument panel
Аккумуляторная батарея/Elektric Frame
Электрооборудование/Plate
Сигнал предупреждающий/Back-up alarm
Реле/Relay
Контрольное оборудование/Control equipment
Электрооборудование/Elektric Pressure sprinkling
Электрооборудование/Electric
Рабочее место оператора/Operator’s stand
Сиденье оператора/Operator’s seat
Таблички/Decals
Таблички/Decals
Таблички/Decals
Таблички/Decals
Крышка панели инструментов/Instrument panel cover
Солнцезащитный козырек/Sun roof
Защита оператора/Rops
Крышки/Cover
Капот двигателя/Engine hood
Дверца левая/Door, left
Дверца правая/Door, right
Установка насоса/Pump mounting
Гидронасос/Variable displacement hydro pump
Валец/Drum shell 1000 mm
Валец/Drum shell 1200 mm
Гидромотор/Hydro motor
Водяной насос/Water pump
Соленоидный клапан/Solenoid valve
Скребок/Scraper 1000 mm
Скребок/Scraper 1200 mm
Водяной бак/Water tank
Скребок/Scraper 1000 mm
Скребок/Scraper 1200 mm
Режущее приспособление/Edge cutting device
Корпус/Housing
Водяной бак/Water tank
Разбрызгиватель/Sprinkling
Опора/Bracket
Подшипник/Pivot bearing
Гидроцилиндр/Hydro–cylinder
1
2
3
3
4
4
5
8
8
9
9
11
12
12
13
13
14
14
15
15
16
16
17
18
18
19
20
21
22
22
Позиция на иллюстрации
Заводской номер детали
Название детали
1
07130/40310
Bearing jack
2
07130/40302
Plate
3
07130/40303
Bearing cap
4
07130/40304
Bolt
5
07130/40305
Trasport safety device
8
04050/22362
Strap
9
04050/22361
Bolt
11
07131/40320
Hydro-cylinder
12
02242/11026
Swivel bearing
13
02242/23045
Swivel bearing
14
02806/00570
Disc spring
15
04054/15009
Flat ring
16
04029/20003
Bearing
17
02806/00112
Disc spring
18
04054/15011
Seal ring
19
02445/20700
Bolt
20
02018/16060
Hexagon screw M16x1,5x60 DIN961
21
02940/02340
Splint pin
22
02021/10025
Hexagon screw M10x25 DIN933
87130/40300
87130/40300
Articulated joint, cpl.
