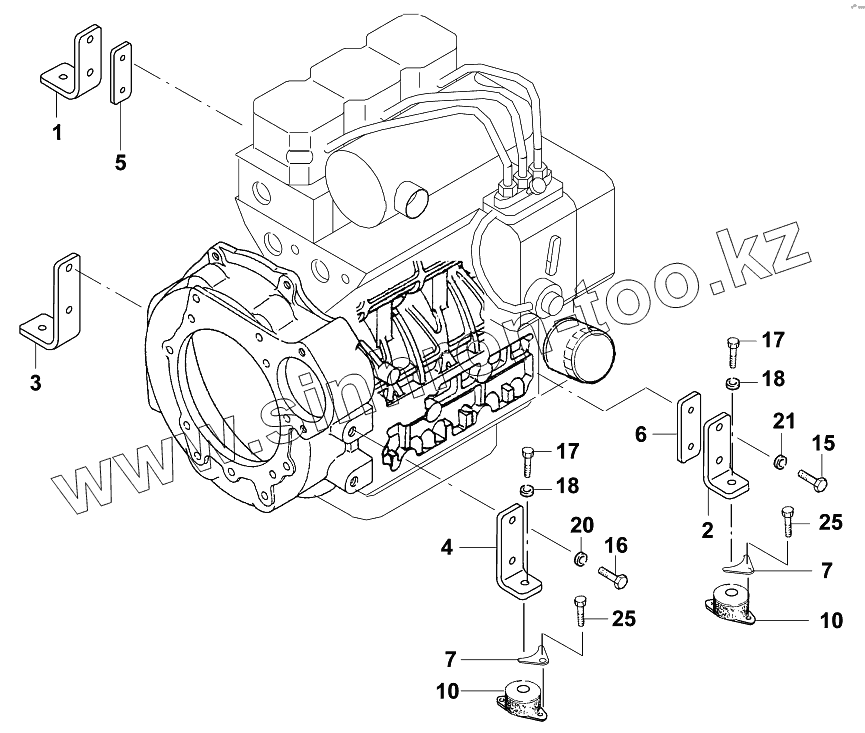

Каталог запасных частей к технике: JCB VMТ-270/280. Подвеска двигателя/Engine suspension

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
7
10
10
15
16
17
17
18
18
20
21
25
25
Позиция на иллюстрации Заводской номер детали Название детали
1 07130/07076 Engine base,rigth rear
2 07130/07077 Engine base, left rear
3 07130/07078 Engine base, rigth front
4 07130/07079 Engine base, left front
5 07130/07074 Base, right
6 07130/07075 Base, left
7 07130/07073 Thrust plate
10 02622/08035 Rubber pad
15 02018/12036 Hexagon screw M12x1,25x35 DIN961
16 02018/14030 Hexagon screw M14x1,5x30 DIN961
17 02021/10030 Hexagon screw M10x30 DIN933
18 02208/00110 Washer 10 DIN6796
20 02208/00114 Washer 14 DIN 6796
21 02208/00112 Washer 12 DIN 6796
25 02021/08030 Hexagon screw M8x30 DIN933
87131/53000 87131/53000 Engine suspension
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
