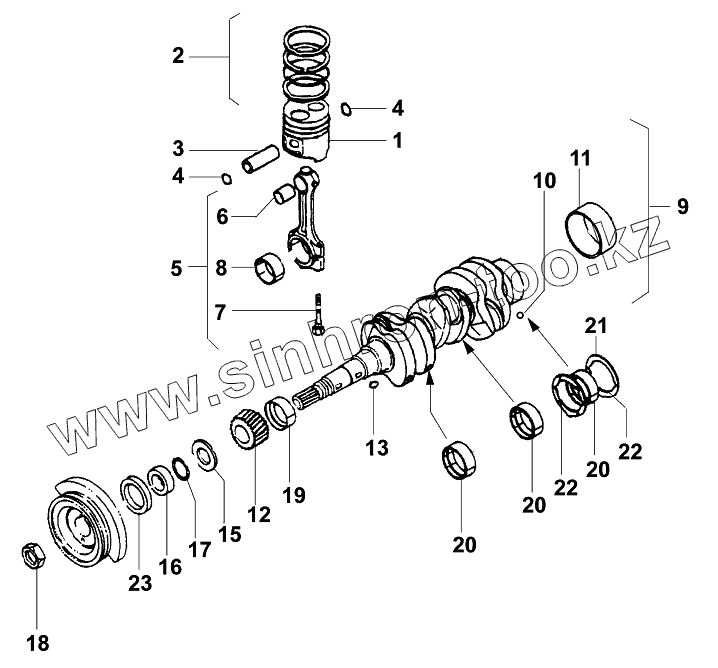

Каталог запасных частей к технике: JCB VMТ-270/280. Коленчатый вал, поршень, шатун/Crankshaft
1
1
2
2
3
4
4
5
6
7
8
8
8
9
10
11
12
13
15
16
17
18
19
19
19
20
20
20
20
20
20
20
20
20
21
21
21
22
22
22
22
22
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 07001/31266 | Piston | |
| 1 | 07001/31267 | Piston +0,5mm | |
| 2 | 07001/31268 | Piston ring set | |
| 2 | 07001/31269 | Piston ring set +0,5mm | |
| 3 | 07001/31276 | Piston pin | |
| 4 | 07001/31277 | Retaining ring | |
| 5 | 07001/31260 | Conecting rod | |
| 6 | 07001/31261 | Stud | |
| 7 | 07001/31262 | Screw | |
| 8 | 07001/31263 | Bearing Standard | |
| 8 | 07001/31264 | Bearing -0,2mm | |
| 8 | 07001/31265 | Bearing -0,4mm | |
| 9 | 07001/31270 | Crankshaft, cpl. | |
| 10 | 07001/31271 | Ball | |
| 11 | 07001/31272 | Socket | |
| 12 | 07001/31273 | Gear wheel | |
| 13 | 07001/31226 | Parallel key | |
| 15 | 07001/31275 | Ring | |
| 16 | 07001/31278 | Ring | |
| 17 | 07001/31279 | O-ring | |
| 18 | 07001/31280 | Nut | |
| 19 | 07001/31281 | Bushing Standard | |
| 19 | 07001/31282 | Bushing -0,2mm | |
| 19 | 07001/31283 | Bushing -0,4mm | |
| 20 | 07001/31284 | Bushing Standard | |
| 20 | 07001/31285 | Bushing -0,2mm | |
| 20 | 07001/31286 | Bushing -0,4mm | |
| 21 | 07001/31287 | Ring Standard | |
| 21 | 07001/31288 | Ring +0,2mm | |
| 21 | 07001/31289 | Ring +0,4mm | |
| 22 | 07001/31290 | Ring Standard | |
| 22 | 07001/31291 | Ring +0,2mm | |
| 22 | 07001/31292 | Ring +0,4mm | |
| 23 | 07001/31293 | Seal oil |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
