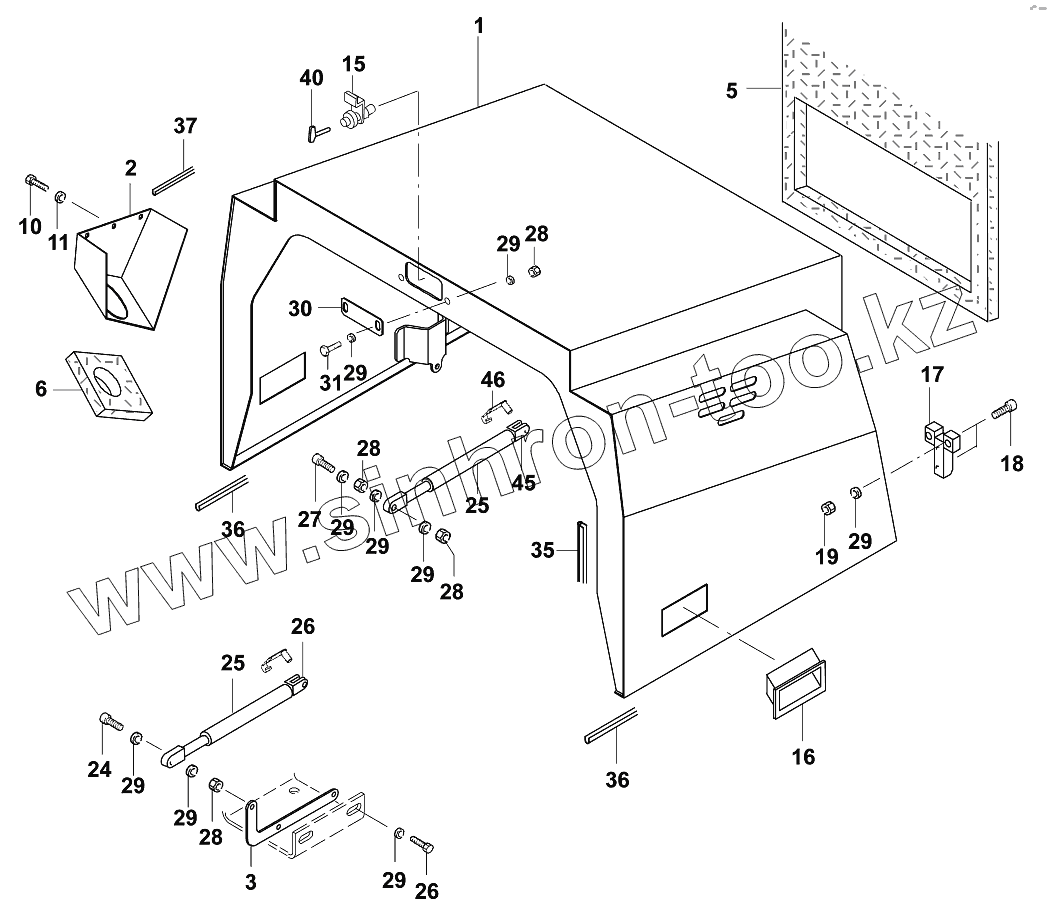

Каталог запасных частей к технике: JCB VMТ-270/280. Капот двигателя/Engine hood
1
2
3
5
6
10
11
15
16
17
18
19
24
25
25
26
27
28
28
28
28
29
29
29
29
29
29
29
29
29
30
31
35
36
36
37
40
45
45
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 07131/61100 | Engine hood | |
| 2 | 07131/61120 | Hood, upper | |
| 3 | 07131/61118 | Counter bracket | |
| 5 | 07131/61125 | Noise damping | |
| 6 | 07131/61126 | Noise damping | |
| 10 | 02021/06016 | Hexagon screw M6x16 DIN933 | |
| 11 | 02201/00006 | Washer 6,4 DIN125 | |
| 15 | 02748/00014 | Locking mechanism | |
| 16 | 02748/00022 | Handle | |
| 17 | 07225/59003 | Hinge | |
| 18 | 02027/08020 | Cap screw M8x20 DIN912 | |
| 19 | 02110/00008 | Hexagon nut M8 DIN934 | |
| 24 | 02027/08030 | Cap screw M8x30 DIN912 | |
| 25 | 07131/61130 | Gas spring | |
| 26 | 02021/08025 | Hexagon screw M8x25 DIN933 | |
| 27 | 02027/08040 | Cap screw M8x40 DIN912 | |
| 28 | 02118/30800 | Security nut VM8 DIN980 | |
| 29 | 02201/00008 | Washer 8,4 DIN125 | |
| 30 | 07131/61127 | Strap | |
| 31 | 02021/08020 | Hexagon screw M8x20 DIN933 | |
| 35 | 04034/40508 | Sectional sealing material 1500mm | |
| 36 | 02782/01010 | Sectional sealing material 600mm | |
| 37 | 02782/01026 | Sectional sealing material 2500mm | |
| 40 | 03789/81163 | Key | |
| 45 | 02241/00816 | Fork head | |
| 46 | 02241/00817 | Bolt | |
| 87131/61000 | 87131/61000 | Engine hood, cpl. |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
