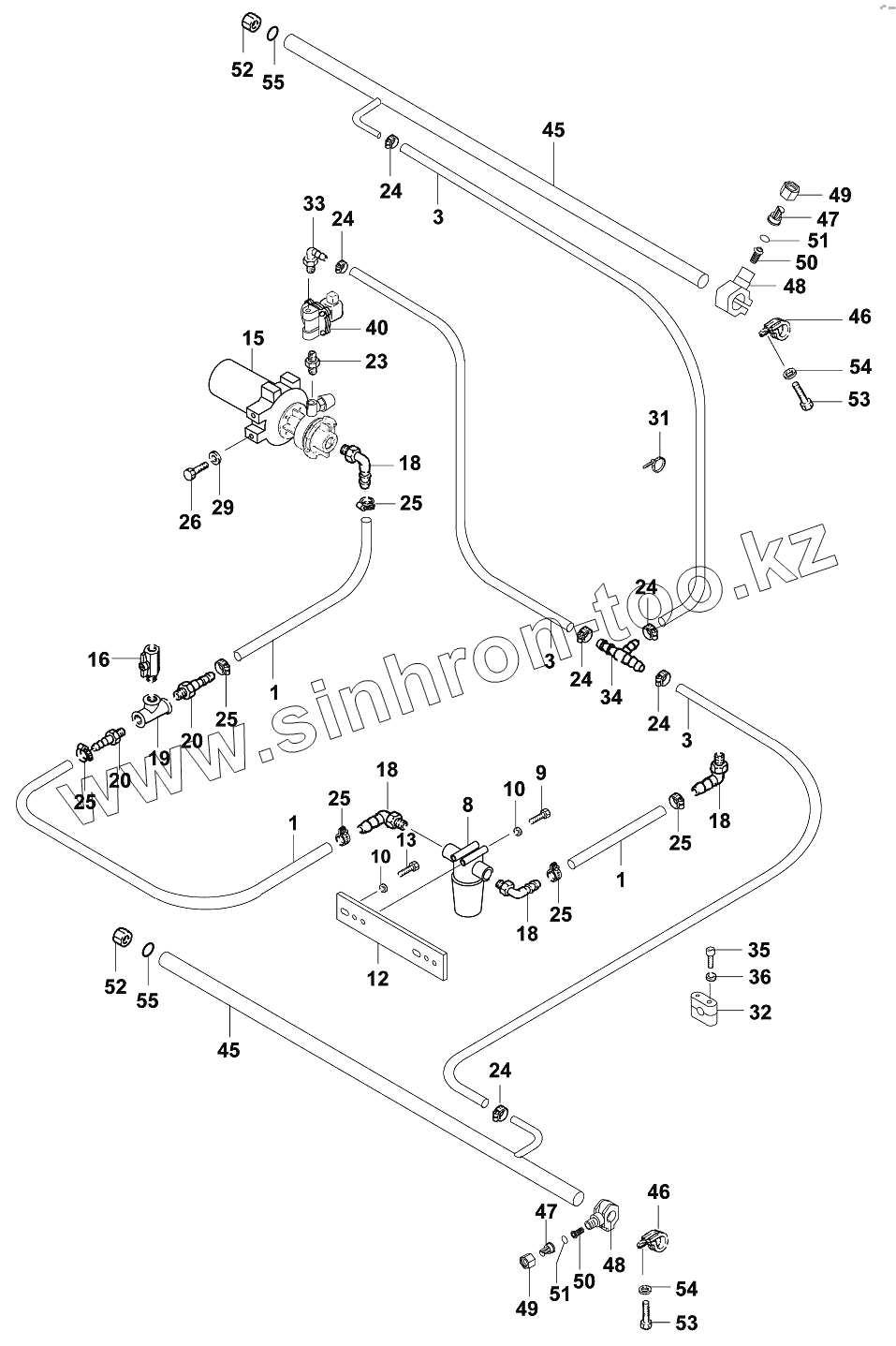

Каталог запасных частей к технике: JCB VMТ-270/280. Гидросистема/Pressure sprinkling 1000 mm

Тип техники

Марка

Модель

Схема

1

1

1

3

3

3

8

9

10

10

12

13

15

16

18

18

18

18

19

20

20

23

24

24

24

24

24

24

25

25

25

25

25

25

26

29

31

32

33

34

35

36

40

45

45

46

46

47

47

48

48

49

49

50

50

51

51

52

52

53

53

54

54

55

55

Позиция на иллюстрации	Заводской номер детали		Название детали
1	02880/12211		Hose 1300mm
3	02880/08120		Hose 1000mm
8	02526/00310		Water filter
9	02021/08075		Hexagon screw M8x75 DIN933
10	02200/00008		Washer 8,4 DIN7349
12	07131/30220		Rail
13	02021/08020		Hexagon screw M8x20 DIN933
15	02532/00011		Water pump
16	02531/00005		Ball cock
18	02514/02121		Hexagon nipple
19	02515/00009		Union
20	02514/00121		Nipple
23	02511/00108		Nipple
24	02322/01409		Hose clamp
25	02322/01709		Hose clamp
26	02021/06016		Hexagon screw M6x16 DIN933
29	02201/00006		Washer 6,4 DIN125
31	02322/00022		Hose clip
32	02503/43213		Hose clamp
33	02514/02084		Nipple
34	02514/06080		T-Nipple
35	02027/06030		Cap screw M6x30 DIN912
36	02200/02006		Washer 6,4 DIN433
40	04050/20110		Solenoid valve
45	07131/31111		Sprinkler tube
46	02503/06120		Pipe clip
47	02526/00203		Nozzle
48	02526/00204		Clip
49	02526/00205		Unio nut
50	02526/00206		Screen
51	02526/00202		Seal ring
52	02515/03110		Cap
53	02027/08020		Cap screw M8x20 DIN912
54	02201/00008		Washer 8,4 DIN125
55	02771/01519		Seal ring
87131/31000	87131/31000		Pressure sprinkling 1000 mm, cpl.
