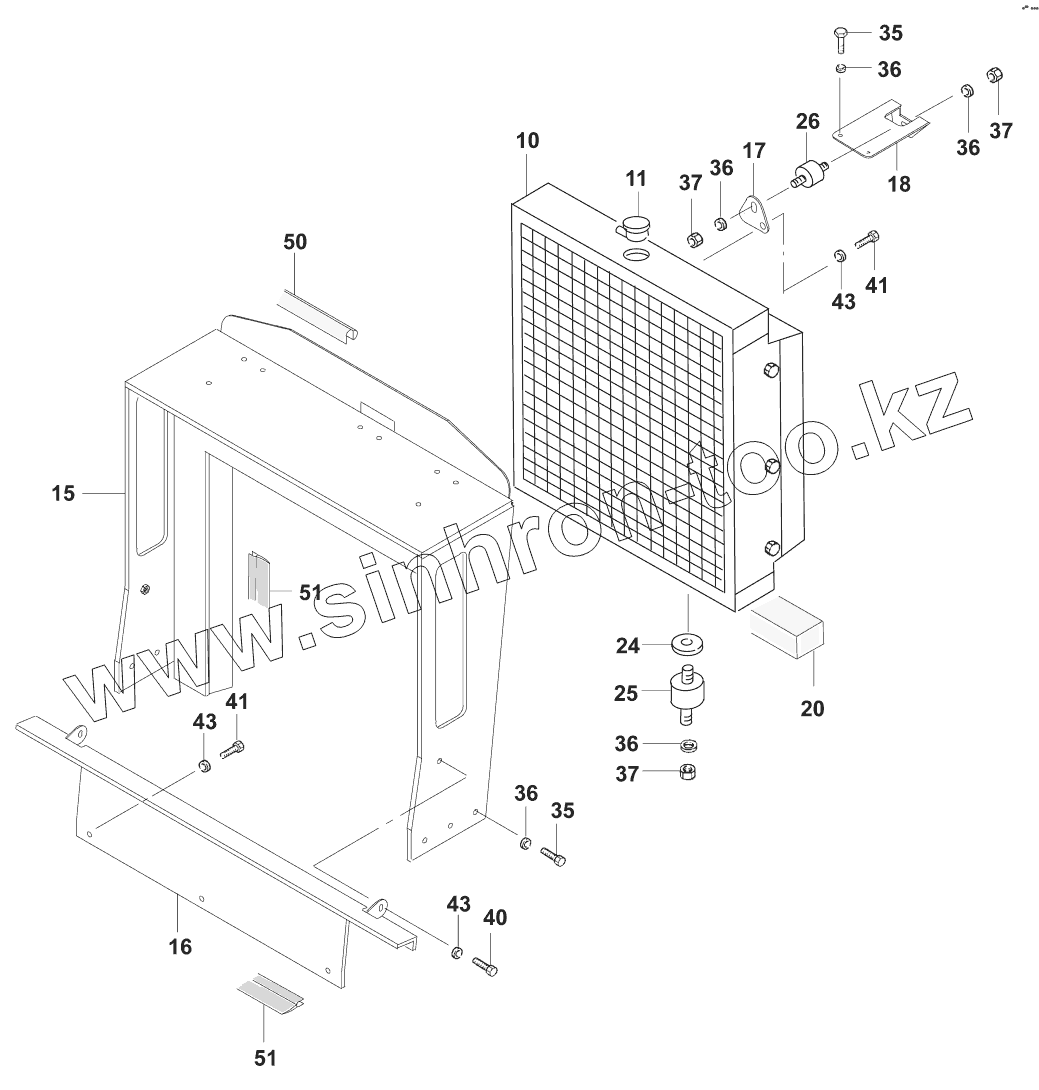

Каталог запасных частей к технике: JCB VM-75D/PD. Установка системы охлаждения/Instalation cooler

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
10
11
15
16
17
18
20
24
25
26
35
35
36
36
36
36
36
37
37
37
40
41
41
43
43
43
50
51
51
Позиция на иллюстрации Заводской номер детали Название детали
10 07220/17201 Oil-water-cooler
11 04010/40510 Cover
15 07222/51200 Cooler box
16 07242/51160 Intermediate wall
17 07222/51210 Retaining plate
18 07222/51211 Bracket
20 07222/51212 Rubber stripe
24 04033/26103 Washer
25 02622/07025 Rubber pad
26 02622/21050 Pad
35 02021/10025 Hexagon screw M10x25 DIN933
36 02200/00010 Washer 10,5 DIN7349
37 02118/31000 Security nut VM10 DIN980
40 02021/08025 Hexagon screw M8x25 DIN933
41 02021/08016 Hexagon screw M8x16 DIN933
43 02201/00008 Washer 8,4 DIN125
50 04034/40508 Sectional sealing material 1500mm
51 02782/01015 Sectional sealing material 1,0m
87222/51003 87222/51003 Instalation cooler
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
