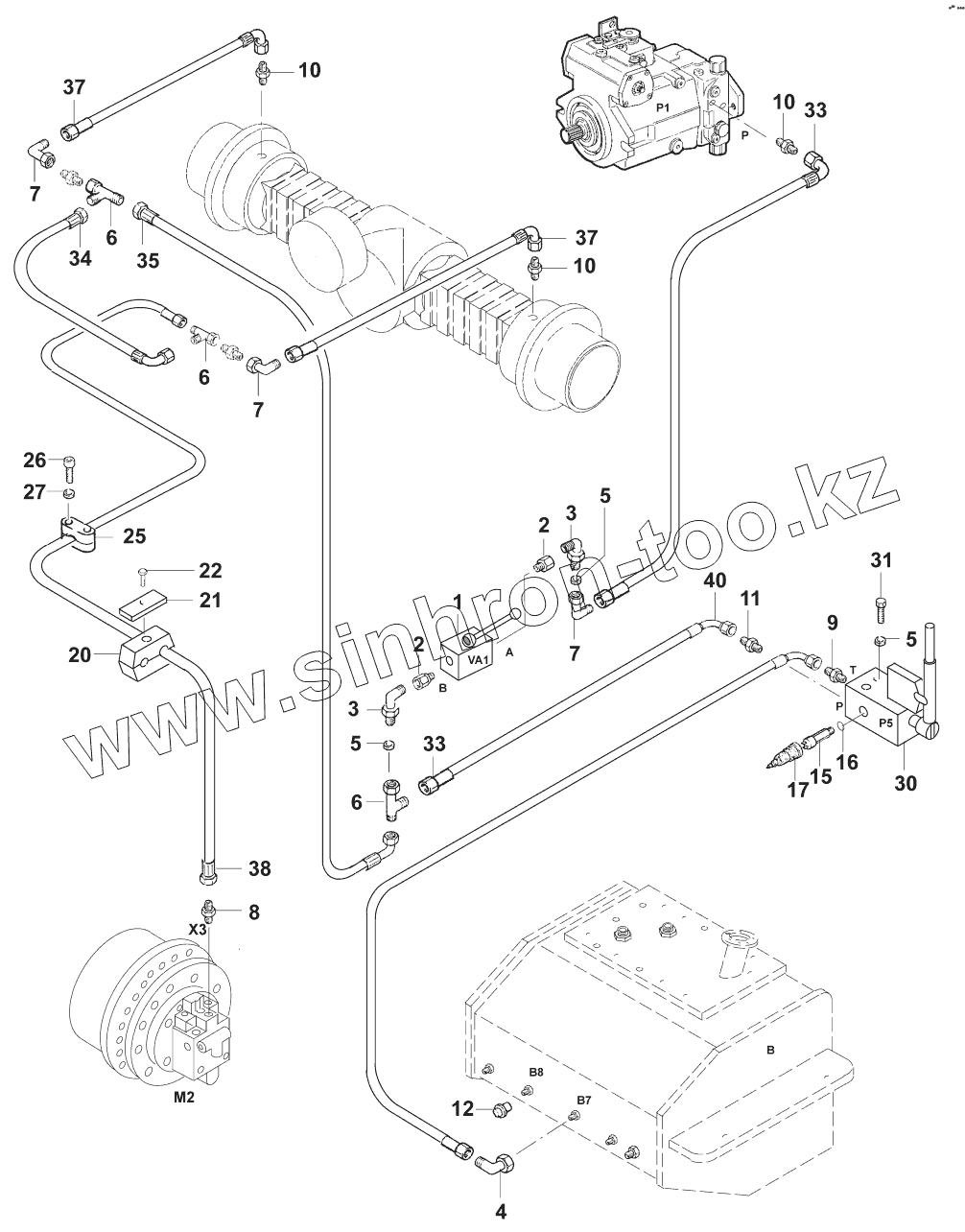

Каталог запасных частей к технике: JCB VM-75D/PD. Тормозные трубопроводы/Brake lines

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
2
3
3
4
5
5
5
6
6
6
7
7
7
8
9
10
10
10
11
15
16
17
20
21
22
25
26
27
30
30
31
33
33
34
35
37
37
38
40
Позиция на иллюстрации Заводской номер детали Название детали
1 02531/00106 Handle
1 02531/01501 Ball cock
2 02521/01208 Nipple
3 02519/10808 Connection
4 02522/23210 Nipple
5 02201/00015 Washer 15 DIN125
6 02524/10808 Nipple
7 02522/23208 Nipple
8 02521/11410 Nipple
9 02521/10110 Nipple
10 02521/10303 Nipple
11 02521/10108 Nipple
15 08105/00011 Presure switch
16 02766/01215 Seal ring A12x15,5 DIN7603
17 04009/95046 Protective cap
20 02503/30255 Hose clamp
21 02503/30262 Cover plate
22 02021/08045 Hexagon screw M8x45 DIN933
25 02503/43215 Hose clamp
26 02027/06025 Cap screw M6x25 DIN912
27 02200/02006 Washer 6,4 DIN433
30 02533/00100 Manual pump
30 02533/00101 Seal kit
31 02020/08070 Hexagon screw M8x70 DIN931
33 02883/22259 Hose 550mm
34 02883/22518 Hose 1100mm
35 02883/22591 Hose 1500mm
37 02883/22020 Hose 200mm
38 02883/22759 Hose 3700mm
40 02883/28544 Hose 1330mm
87222/72601 87222/72601 Brake lines
