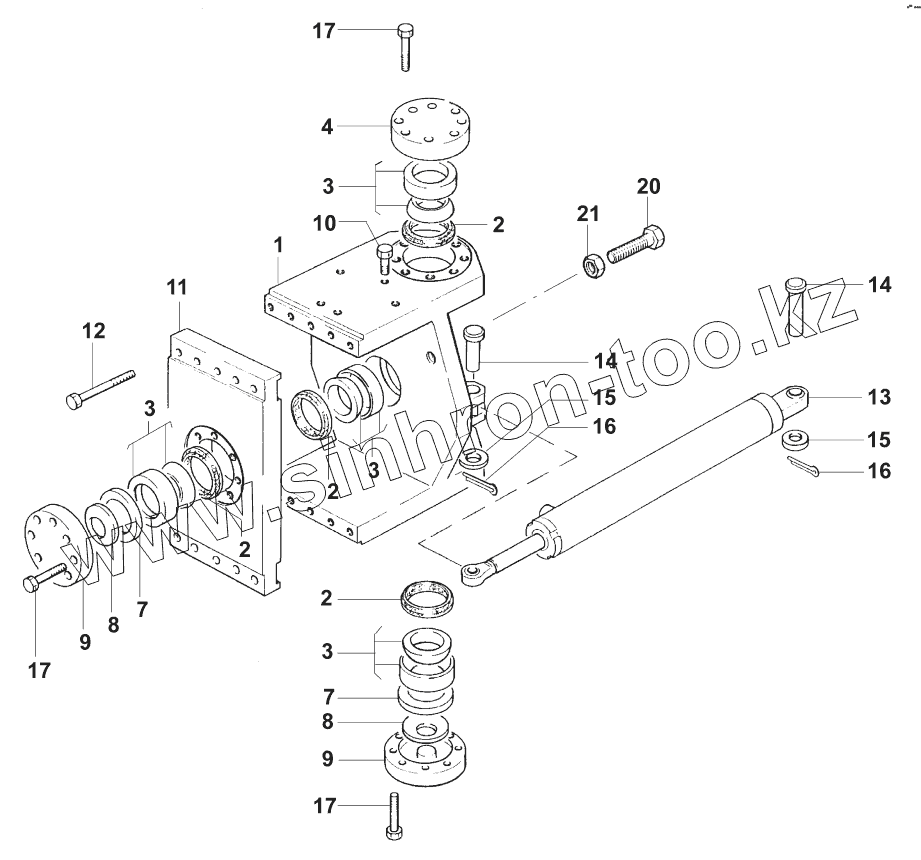

Каталог запасных частей к технике: JCB VM-75D/PD. Соединение/Joint

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
2
2
3
3
3
3
4
7
7
8
8
9
9
10
11
12
13
14
14
15
15
16
16
17
17
17
20
21
Позиция на иллюстрации Заводской номер детали Название детали
1 04033/19100 Joint
2 04033/19002 Gasket
3 02242/23560 Swivel bearing
4 04033/19004 Bearing cap
7 04033/19007 Thrust ring
8 02806/00080 Disc spring
9 04033/19009 Bearing cap
10 02021/12020 Hexagon screw M12x20 DIN 933
11 04033/19011 Plate
12 02020/16060 Hexagon screw M16x60 DIN931
13 07225/19120 Hydro-cylinder VM75D/PD 15-16
14 02441/02580 Bolt
15 02201/01025 Washer
16 02300/05040 Split pin 5x40 DIN94
17 02020/12055 Hexagon screw M20x55 DIN931
20 07221/14020 Screw
21 02118/32400 Security nut VM24 DIN980
87221/14000 87221/14000 Joint, cpl.
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
