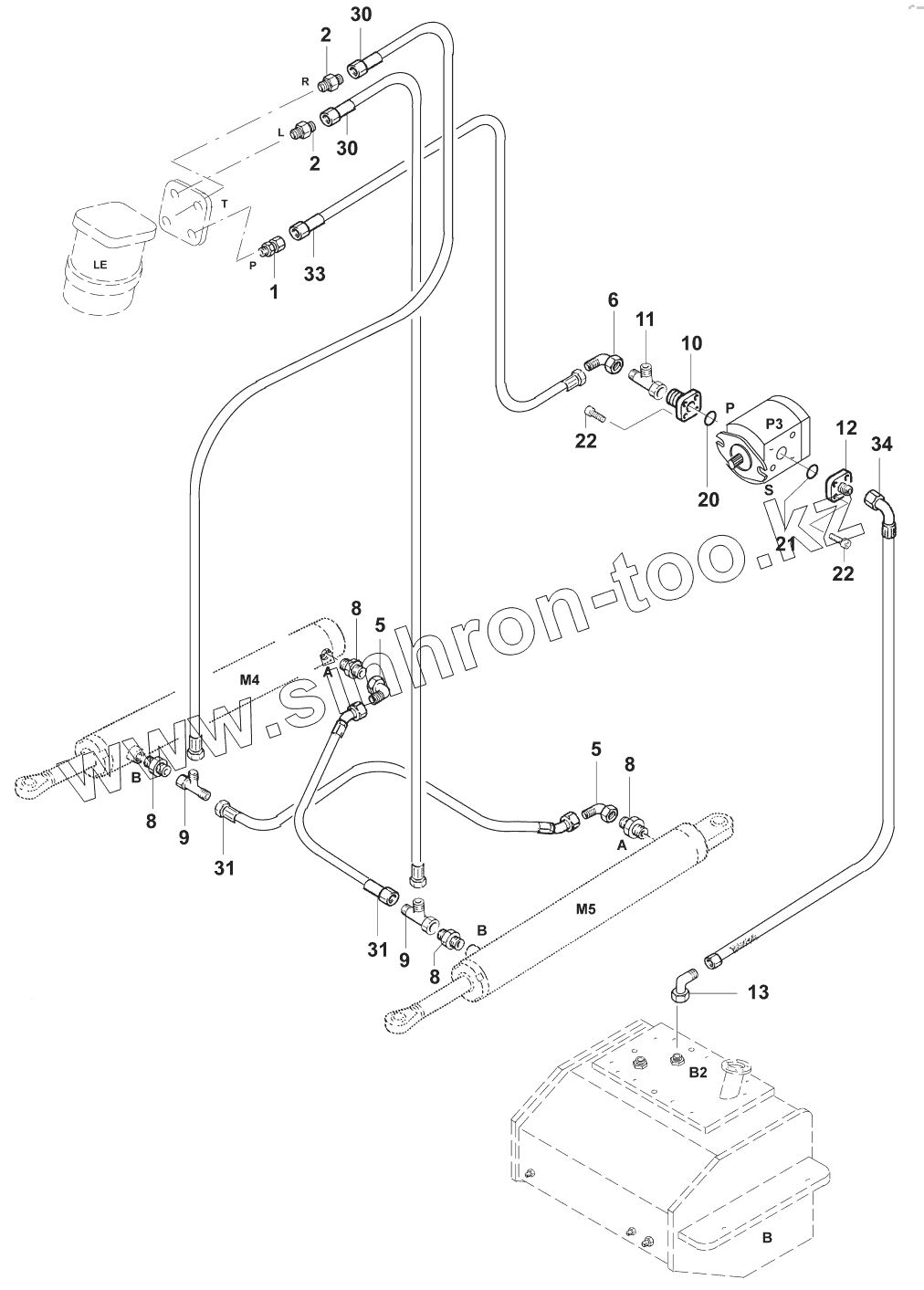

Каталог запасных частей к технике: JCB VM-75D/PD. Рулевое управление/Steering

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
5
5
6
8
8
8
8
9
9
10
11
12
13
20
21
22
22
30
30
31
31
33
34
Позиция на иллюстрации Заводской номер детали Название детали
1 02521/10115 Nipple
2 02521/10114 Nipple
5 02522/23212 Nipple
6 02522/23215 Nipple
8 02521/10112 Nipple
9 02524/10812 Nipple
10 04990/31209 Union incl. 20,21
11 02524/10815 Nipple
12 02521/18228 Flange union
13 02522/23228 Nipple
20 02772/02023 O-ring
21 02772/02425 O-ring
22 02027/06022 Cap screw M6x22 DIN912
30 02883/34584 Hose 1450mm
31 02883/34210 Hose 420mm
33 02883/39727 Hose 3000mm
34 02883/56281 Hose 530mm
87222/72300 87222/72300 Steering
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
