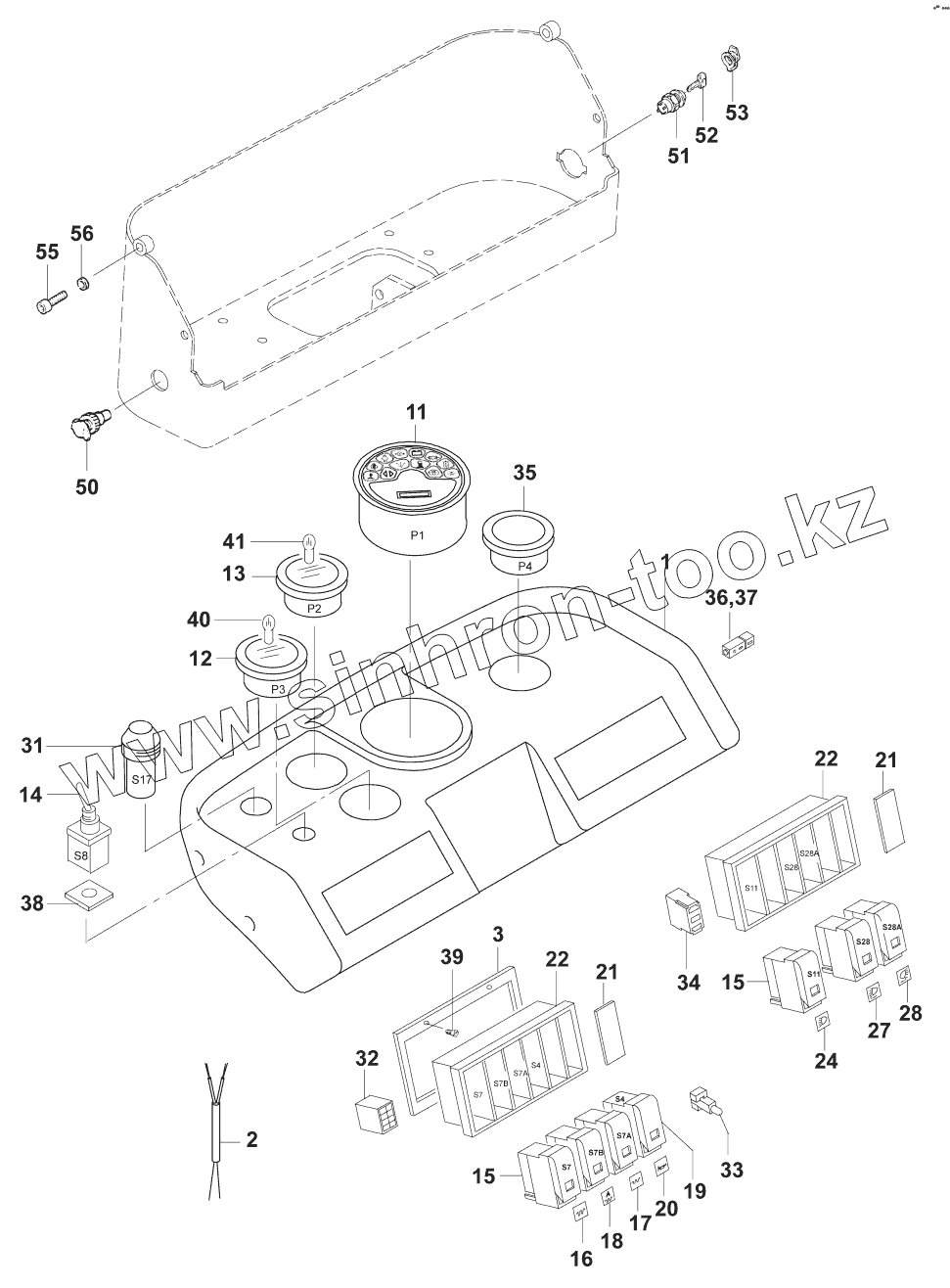

Каталог запасных частей к технике: JCB VM-75D/PD. Панель приборов/Instrument panel

Тип техники

Марка

Модель

Схема

1

2

3

11

12

13

14

15

15

16

17

18

19

20

21

21

22

22

24

27

28

31

32

33

34

35

36

37

38

39

40

41

50

51

52

53

55

56

Позиция на иллюстрации	Заводской номер детали		Название детали
1	07242/42551		Instrument panel
2	07242/80435		Cable harness
3	07242/42553		Plate
11	08500/01070		Indicator
12	08427/00001		Indicator
13	08500/01125		Thermometer
14	08107/01358		Switch
15	08102/02537		Switch
16	08102/02540		Decal - Vibration, big
17	08102/02541		Decal - Vibration, small
18	08102/02550		Decal - Vibration, automatic
19	08102/02543		Switch
20	08102/02544		Decal - Horn
21	08102/02546		Cover
22	08102/02545		Fixing bar
24	08102/02536		Decal - Lighting
27	08102/02538		Decal - Headlamp, front
28	08102/02539		Decal - Headlamp, rear
31	08102/02236		Pressure switch
32	08102/02548		Plug housing
33	08102/02547		Bulb
34	08102/02549		Plug housing
35	08500/01150		Clock
36	08412/05022		Fuse holder
37	08412/03005		Insert
38	07242/80405		Plate
39	02048/35013		Screw
40	08420/03003		Bulb
41	08420/03006		Bulb
50	08366/02003		Plug socket
51	08102/01997		Switch lock
52	08102/01998		Key
53	08102/01992		Cover
55	02027/08016		Cap screw M8x16 DIN912
56	02201/00008		Washer 8,4 DIN125
07242/80430	07242/80430		Instrument panel, cpl.

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
