Каталог запасных частей к технике: JCB VM-75D/PD. Отопитель/Heating

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
5
6
7
8
10
11
15
16
17
18
19
25
30
30
31
31
32
32
33
33
34
34
35
35
35
35
35
35
40
40
42
45
46

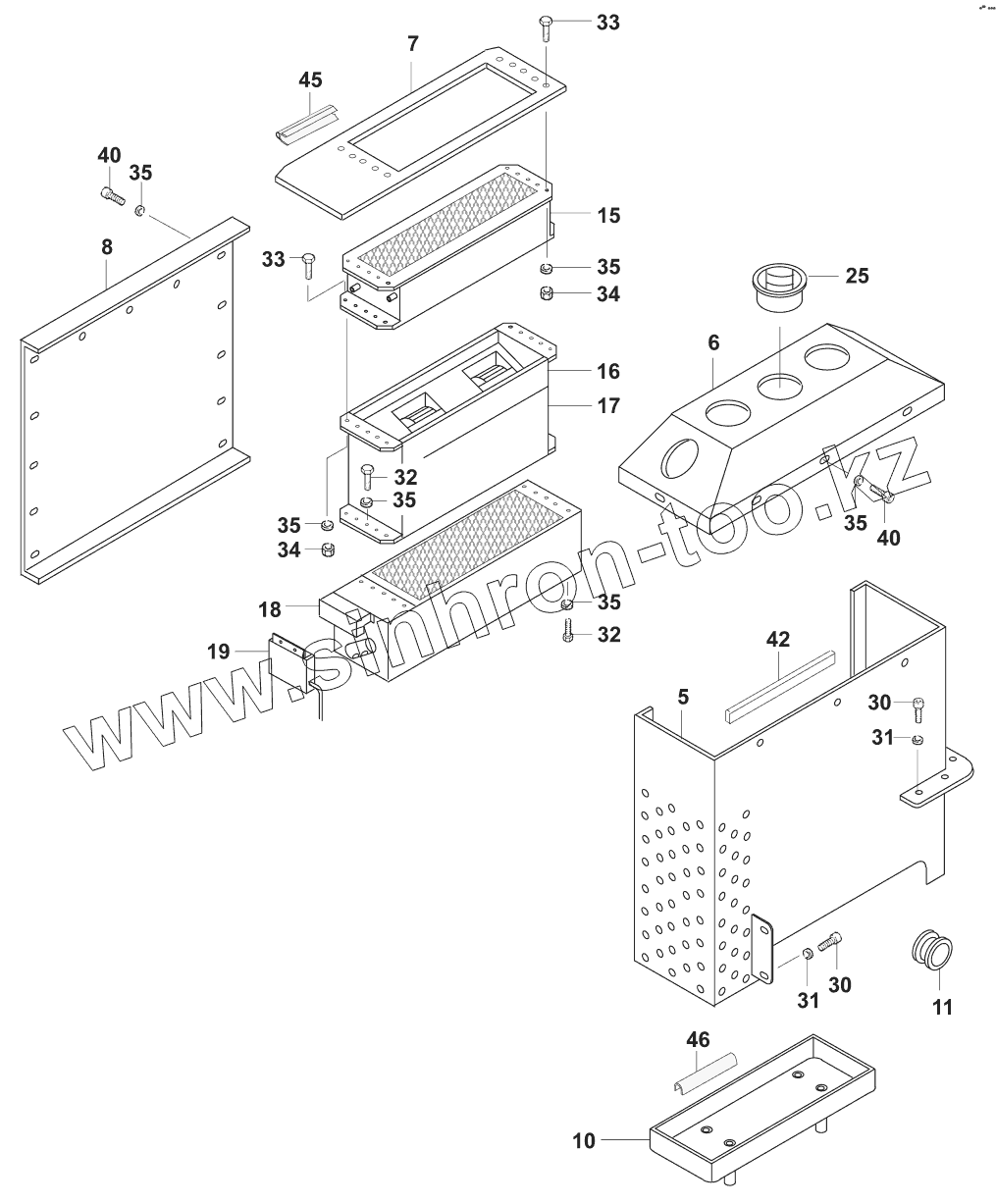

Позиция на иллюстрации Заводской номер детали Название детали
5 07242/42725 Housing
6 07242/42765 Hood
7 07242/42766 Intermediate bottem
8 07242/42767 Cover sheet
10 07242/42760 Pan
11 08352/02030 Grommet
15 07242/42810 Heat Exchanger
16 07242/42815 Fan
17 07242/42820 Air intake system
18 07242/42825 Evaporator
19 07242/42845 Timer
25 07242/42870 Nozzle
30 02027/08025 Cap screw M8x25 DIN912
31 02201/00008 Washer 8,4 DIN125
32 02021/06012 Hexagon screw M6x12 DIN933
33 02021/06020 Hexagon screw M6x20 DIN933
34 02118/30600 Security nut VM6 DIN980
35 02201/00006 Washer 6,4 DIN125
40 02099/06008 Screw
42 02782/01400 Stripe 2000mm
45 02782/01026 Sectional sealing material 2500mm
46 02782/01010 Sectional sealing material 600mm
87222/42701 87222/42701 Air conditioning and Haeting
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
