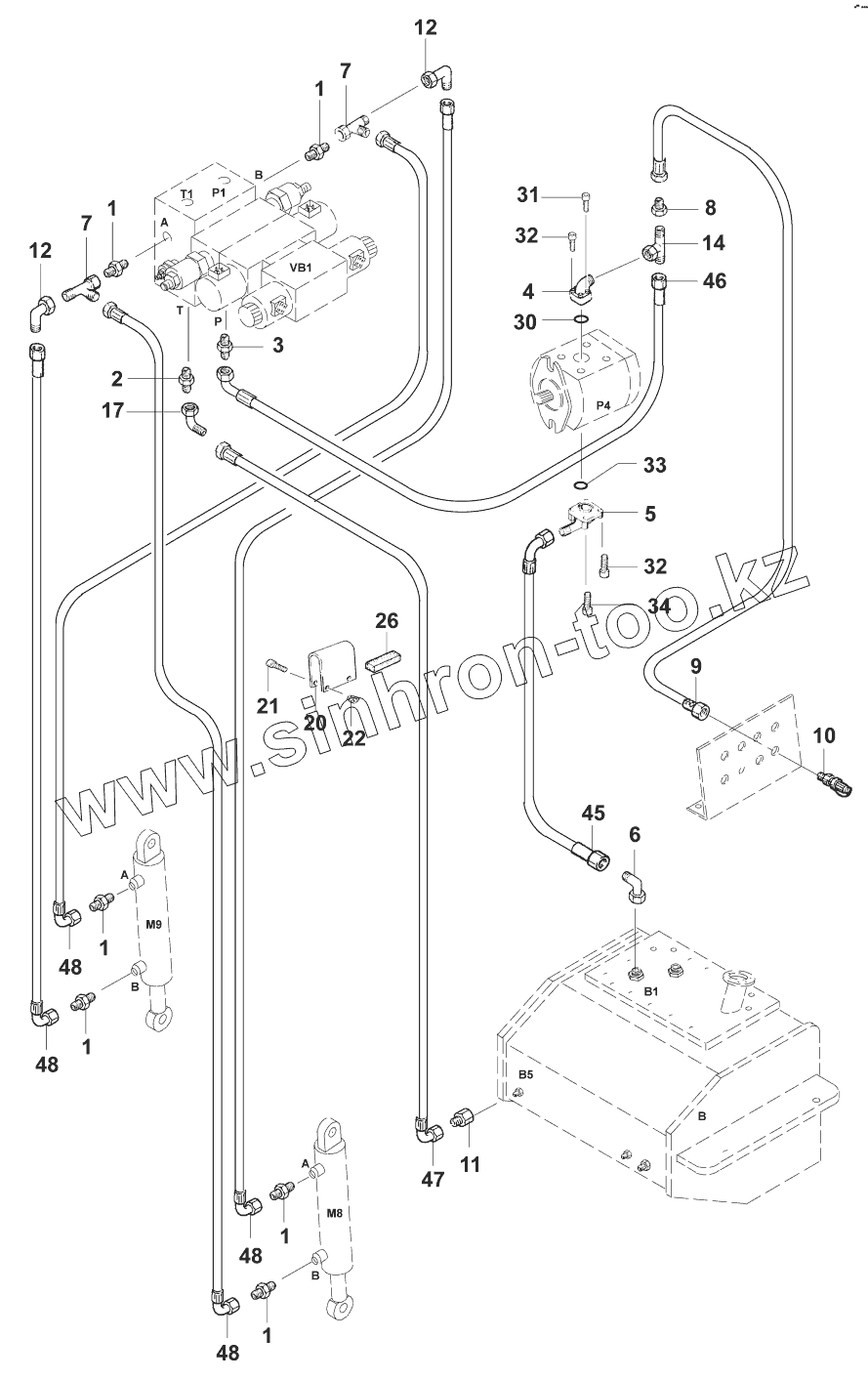

Каталог запасных частей к технике: JCB VM-75D/PD. Гидросистема отвала/Hydraulic-Leveling blade

Тип техники

Марка

Модель

Схема

1

1

1

1

1

1

2

3

4

5

6

7

7

8

9

10

11

12

12

14

17

20

21

22

26

30

31

32

32

33

34

45

46

47

48

48

48

48

Позиция на иллюстрации	Заводской номер детали		Название детали
1	02521/10112		Nipple
2	02521/10115		Nipple
3	02521/10114		Nipple
4	02522/07012		Union
5	02522/06028		Union
6	02522/23228		Nipple
7	02524/10812		Nipple
8	02528/20230		Test socket
9	02528/20327		Measuring hose 2000mm
10	02528/20455		Masuring clutch
11	02520/72215		Union
12	02522/23212		Nipple
14	02525/30812		Nipple
17	02522/23215		Nipple
20	04029/22173		Hose clamp
21	02027/06045		Cap screw M6x45 DIN912
22	02118/30600		Security nut VM6 DIN980
26	04050/22512		Plate
30	02772/02023		O-ring
31	02027/06035		Cap screw M6x35 DIN912
32	02027/06022		Cap screw M6x22 DIN912
33	02772/02425		O-ring
34	02027/06050		Cap screw M6x50 DIN912
45	02883/57375		Hose 700mm
46	02883/33638		Hose 1560mm
47	02883/39599		Hose 1500mm
48	02883/34748		Hose 3400mm
87222/93530	87222/93530		Hydraulic-Leveling blade

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
