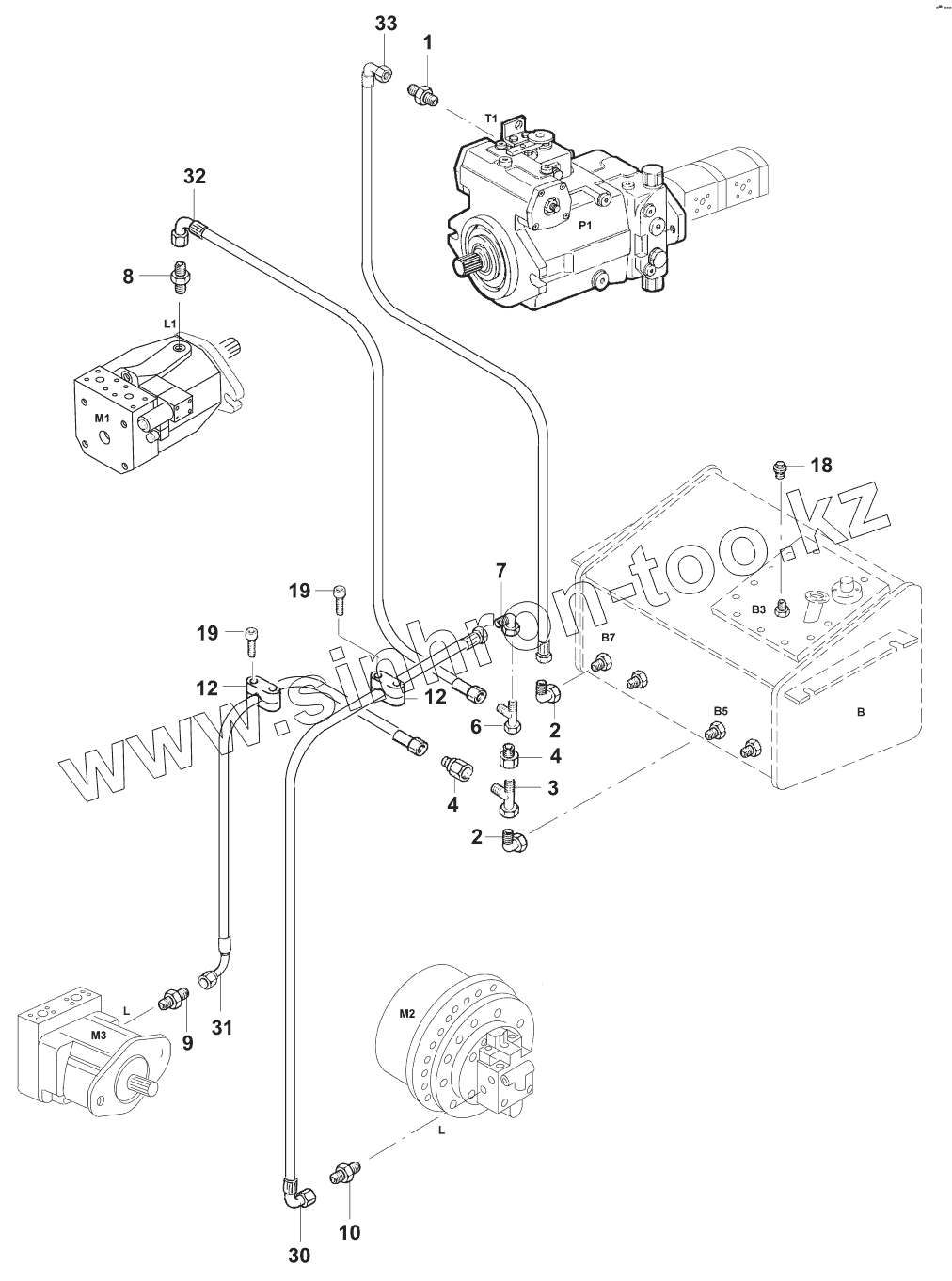

Каталог запасных частей к технике: JCB VM-46D/PD. Трубопроводы/Leakage oil line

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
4
4
6
7
8
9
10
12
12
18
19
19
30
31
32
33
Позиция на иллюстрации Заводской номер детали Название детали
1 02521/10318 Nipple
2 02522/23222 Nipple
3 02524/10822 Nipple
4 02520/72215 Union
6 02524/10815 Nipple
7 02522/23215 Nipple
8 02521/10616 Nipple
9 02521/10615 Nipple
10 02521/11415 Nipple
12 02503/30322 Pipe clip
18 02528/00422 Plug
19 02027/06030 Cap screw M6x30 DIN912
30 02883/40748 Hose
31 02883/40751 Hose
32 02883/39290 Hose
33 02883/45480 Hose
87211/72801 87211/72801 Leakage oil line
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
