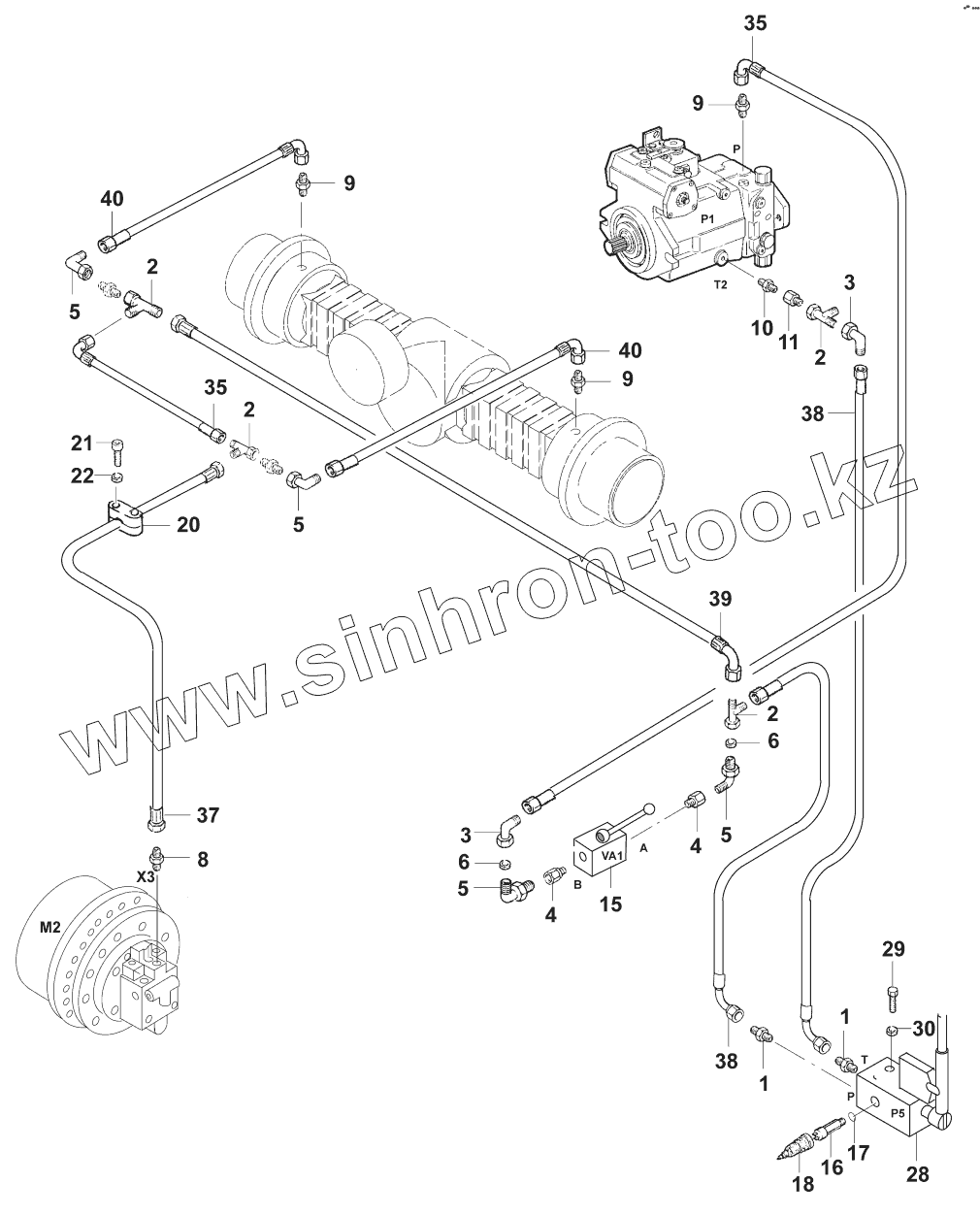

Каталог запасных частей к технике: JCB VM-46D/PD. Тормозные трубопроводы/Brake lines
1
1
2
2
2
2
3
3
4
4
5
5
5
5
6
6
8
9
9
9
10
11
15
16
17
18
20
21
22
28
28
29
30
35
37
38
38
39
40
40
2801
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 02521/10108 | Nipple | |
| 2 | 02524/10808 | Nipple | |
| 3 | 02522/23208 | Nipple | |
| 4 | 02521/01208 | Nipple | |
| 5 | 02519/10808 | Connection | |
| 6 | 02201/00015 | Washer 15 DIN125 | |
| 8 | 02521/11410 | Nipple | |
| 9 | 02521/10303 | Nipple | |
| 10 | 02521/10317 | Nipple | |
| 11 | 02520/71208 | Connection | |
| 15 | 02531/01501 | Ball cock | |
| 16 | 08105/00011 | Presure switch | |
| 17 | 02766/01215 | Seal ring A12x15,5 DIN7603 | |
| 18 | 04009/95046 | Protective cap | |
| 20 | 02503/43215 | Hose clamp | |
| 21 | 02027/06025 | Cap screw M6x25 DIN912 | |
| 22 | 02200/02006 | Washer 6,4 DIN433 | |
| 28 | 02533/00100 | Manual pump | |
| 28 | 02533/00100 | Manual pump | |
| 29 | 02020/08065 | Hexagon screw M8x65 DIN931 | |
| 30 | 02201/00008 | Washer 8,4 DIN125 | |
| 35 | 02883/22320 | Hose 650mm | |
| 37 | 02883/22733 | Hose | |
| 38 | 02883/22180 | Hose 450mm | |
| 39 | 02883/22581 | Hose | |
| 40 | 02883/22020 | Hose 200mm | |
| 2801 | 02533/00101 | Seal kit | |
| 87211/72601 | 87211/72601 | Brake lines |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
