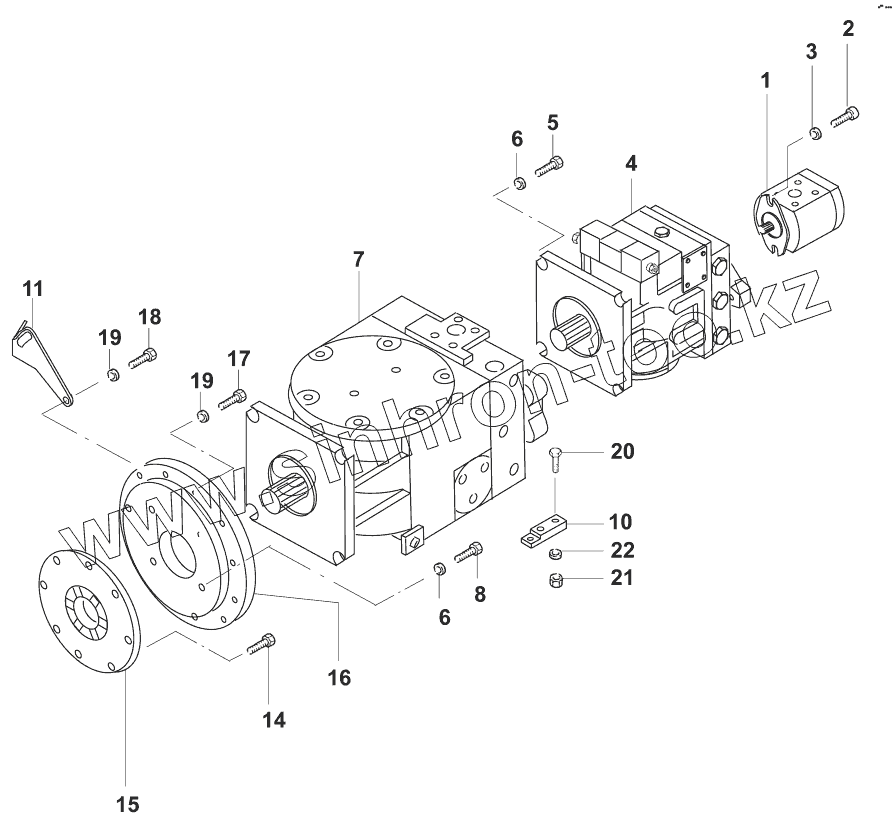

Каталог запасных частей к технике: JCB VM-200D/PD. Установка гидронасоса

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
6
7
8
10
11
14
15
16
17
18
19
19
20
21
22
Позиция на иллюстрации Заводской номер детали Название детали
1 07250/50900 Steering pump
2 04016/51902 Cap screw
3 02200/00010 Washer 10,5 DIN7349
4 07260/60800 Vibration pump
5 02099/00002 Hexagon screw
6 02200/00013 Washer 13 DIN7349
7 07250/60500 Drive pump
8 02021/12040 Hexagon screw M12xx40 DIN933
10 07240/60019 Lever
11 07241/50043 Bracket
14 04026/91006 Hexagon screw
15 07240/60550 Clutch
16 07240/60025 Pump flange
17 02021/10030 Hexagon screw M10x30 DIN933
18 02021/10035 Hexagon screw M10x35 DIN933
19 02201/00010 Washer 10,5 DIN125
20 02020/08035 Hexagon screw M8x35 DIN931
21 02118/30800 Security nut VM8 DIN980
22 02200/00008 Washer 8,4 DIN7349
87261/50300 87261/50300 Hydro pump block
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
