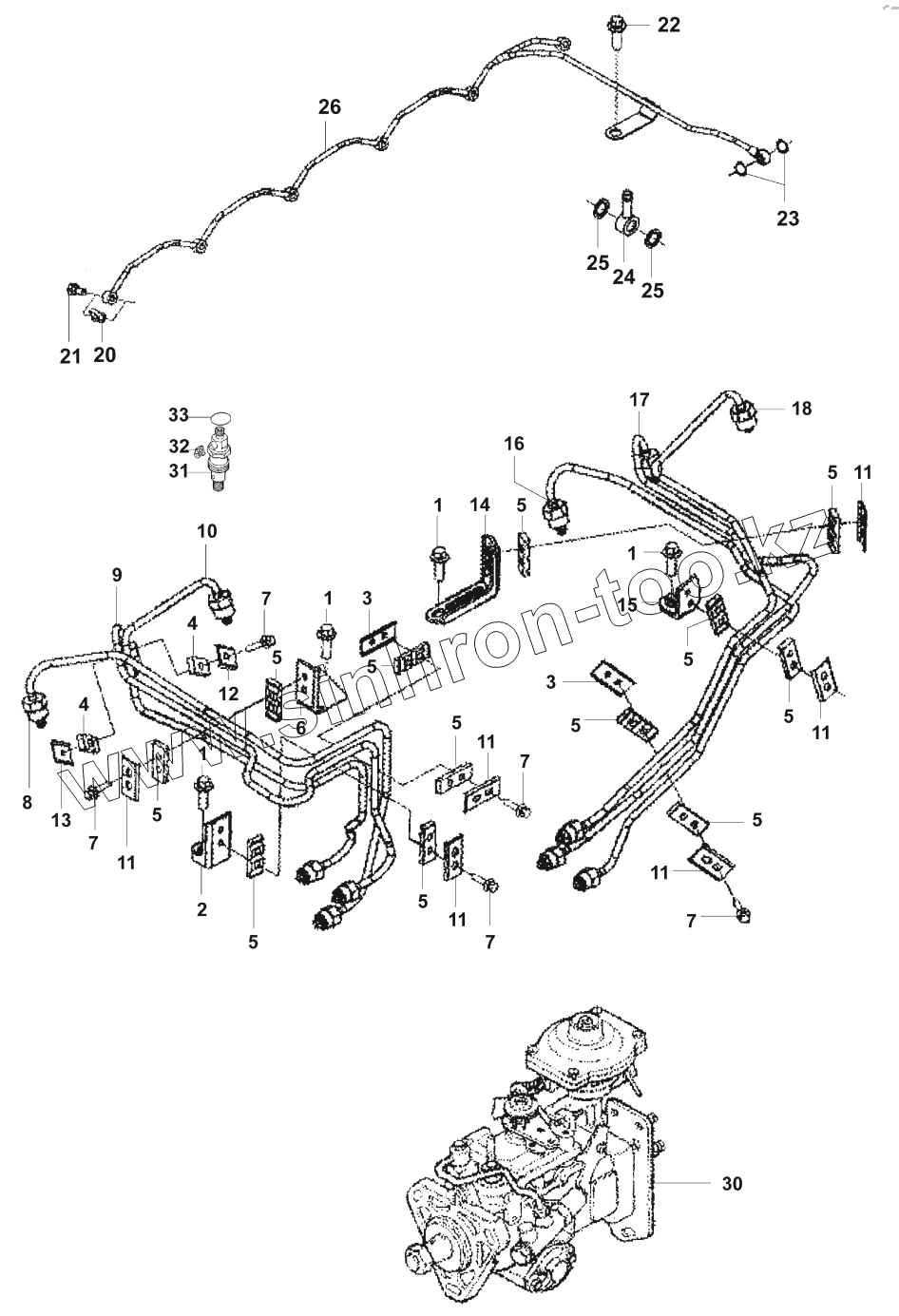

Каталог запасных частей к технике: JCB VM-200D/PD. Топливные трубопроводы
2
3
3
4
4
5
5
5
5
5
5
5
5
5
5
5
5
6
7
7
7
7
7
8
9
10
11
11
11
11
11
11
12
13
14
15
16
17
18
20
21
22
23
24
25
25
26
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2 | 07250/60344 | Retainer | |
| 3 | 07241/50759 | Retainer | |
| 4 | 07241/50761 | Isolator | |
| 5 | 07250/60342 | Isolator | |
| 6 | 07242/50870 | Retainer | |
| 7 | 07241/50762 | Hexagon screw | |
| 8 | 07242/50871 | Pipeline | |
| 9 | 07242/50872 | Pipeline | |
| 10 | 07242/50873 | Pipeline | |
| 11 | 07242/50874 | Retainer | |
| 12 | 07242/50875 | Retainer | |
| 13 | 07242/50876 | Retainer | |
| 14 | 07242/50878 | Retainer | |
| 15 | 07250/60343 | Retainer | |
| 16 | 07242/50879 | Pipeline | |
| 17 | 07242/50880 | Pipeline | |
| 18 | 07242/50881 | Pipeline | |
| 20 | 04029/70546 | Sael ring | |
| 21 | 07250/60345 | Hexagon screw | |
| 22 | 07250/60139 | Hexagon screw | |
| 23 | 07250/60377 | Washer | |
| 24 | 07242/50866 | Connector | |
| 25 | 07242/50867 | Washer | |
| 26 | 07242/50868 | Fuel pipe | |
| 30 | 07262/50890 | Injection pump | |
| 31 | 07242/50891 | Injection nozzle | |
| 32 | 04029/70546 | Sael ring | |
| 33 | 07250/60370 | Sael ring |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
