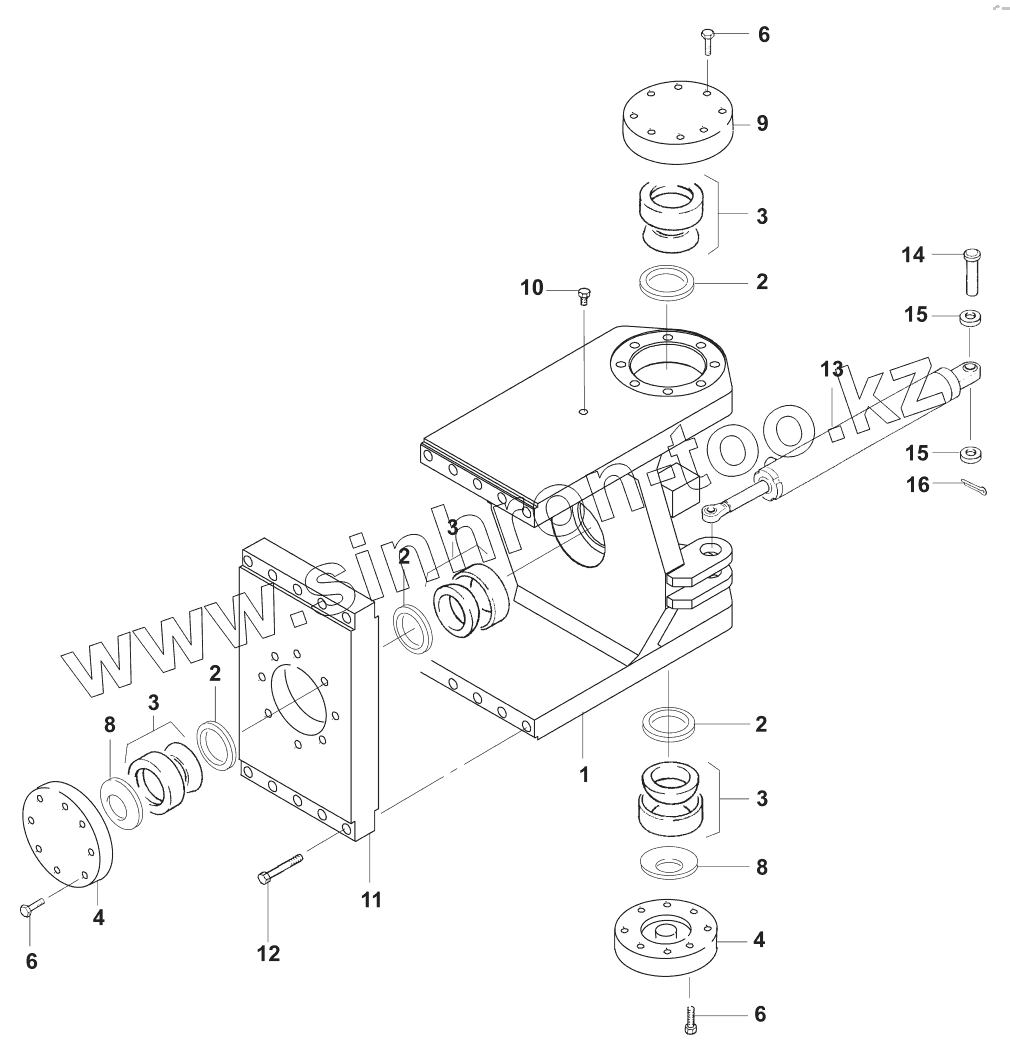

Каталог запасных частей к технике: JCB VM-200D/PD. Соединение

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
2
2
3
3
3
3
4
4
6
6
6
8
8
9
10
11
12
13
14
15
15
16
Позиция на иллюстрации Заводской номер детали Название детали
1 07262/14110 Joint
2 07262/14015 Seal ring
3 02242/23590 Swivel bearing
4 07262/14011 Bearing cap
6 02020/16070 Hexagon screw M16x70 DIN931
8 02806/00125 Disc spring
9 07262/14012 Bearing cap
10 02021/16020 Hexagon screw M16x20 DIN933
11 07262/14010 Plate
12 02020/20120 Hexagon screw M20x120 DIN931
13 04022/64120 Steering cylinder
14 02445/40760 Bolt
15 02201/01040 Washer 40 DIN1440
16 02300/08080 Split pin 8x80 DIN94
87262/14000 87262/14000 Joint, cpl.
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
