Каталог запасных частей к технике: JCB VM-200D/PD. Мост ведущий
1
1
2
2
2
2
4
4
5
5
6
6
7
7
8
8
9
9
11
11
12
12
12
12
12
12
13
13
14
14
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
16
16
17
17
18
18

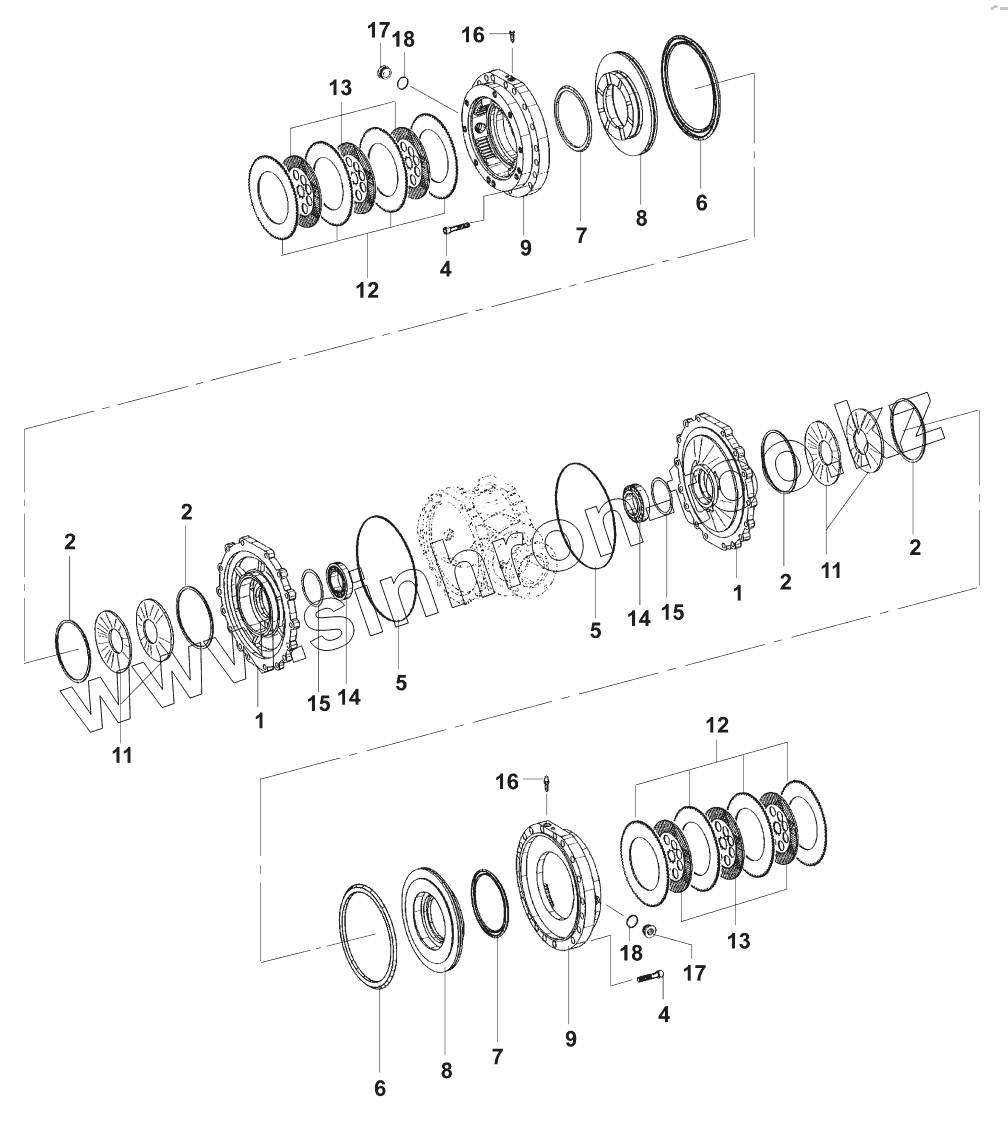

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 07261/30230 | Bearing cover | |
| 2 | 07261/30231 | Thrust ring | |
| 4 | 07261/30232 | Cap screw | |
| 5 | 07261/30233 | O-ring | |
| 6 | 07261/30234 | Goove ring | |
| 7 | 07261/30235 | Goove ring | |
| 8 | 07261/30236 | Piston | |
| 9 | 07261/30240 | Brake housing | |
| 11 | 07261/30237 | Disc spring | |
| 12 | 07261/30273 | External lamella optional A=2,5 | |
| 12 | 07261/30274 | External lamella optional A=3,0 | |
| 12 | 07261/30275 | External lamella optional A=2,0 | |
| 13 | 07261/30239 | Internal lamella | |
| 14 | 07261/30238 | Roller bearing | |
| 15 | 07261/30241 | Shim optional A=2,0 | |
| 15 | 07261/30242 | Shim optional A=1,9 | |
| 15 | 07261/30243 | Shim optional A=1,85 | |
| 15 | 07261/30244 | Shim optional A=1,80 | |
| 15 | 07261/30245 | Shim optional A=1,75 | |
| 15 | 07261/30246 | Shim optional A=1,70 | |
| 15 | 07261/30247 | Shim optional A=1,65 | |
| 15 | 07261/30248 | Shim optional A=1,60 | |
| 15 | 07261/30249 | Shim optional A=1,55 | |
| 15 | 07261/30250 | Shim optional A=1,50 | |
| 15 | 07261/30251 | Shim optional A=1,45 | |
| 15 | 07261/30252 | Shim optional A=1,40 | |
| 15 | 07261/30253 | Shim optional A=1,35 | |
| 15 | 07261/30254 | Shim optional A=1,30 | |
| 15 | 07261/30255 | Shim optional A=1,25 | |
| 15 | 07261/30256 | Shim optional A=1,2 | |
| 15 | 07261/30257 | Shim optional A=1,15 | |
| 15 | 07261/30258 | Shim optional A=1,10 | |
| 15 | 07261/30259 | Shim optional A=1,05 | |
| 15 | 07261/30260 | Shim optional A=1,0 | |
| 15 | 07261/30261 | Shim optional A=0,95 | |
| 15 | 07261/30262 | Shim optional A=0,9 | |
| 15 | 07261/30263 | Shim optional A=0,85 | |
| 15 | 07261/30264 | Shim optional A=0,8 | |
| 15 | 07261/30265 | Shim optional A=0,75 | |
| 15 | 07261/30266 | Shim optional A=0,7 | |
| 15 | 07261/30267 | Shim optional A=0,65 | |
| 15 | 07261/30268 | Shim optional A=0,6 | |
| 15 | 07261/30269 | Shim optional A=0,55 | |
| 15 | 07261/30270 | Shim optional A=0,5 | |
| 16 | 07261/30271 | Breather | |
| 17 | 07261/30215 | Screw plug | |
| 18 | 07261/30216 | O-ring | |
| 07261/30100 | 07261/30100 | ZF-Axle |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
