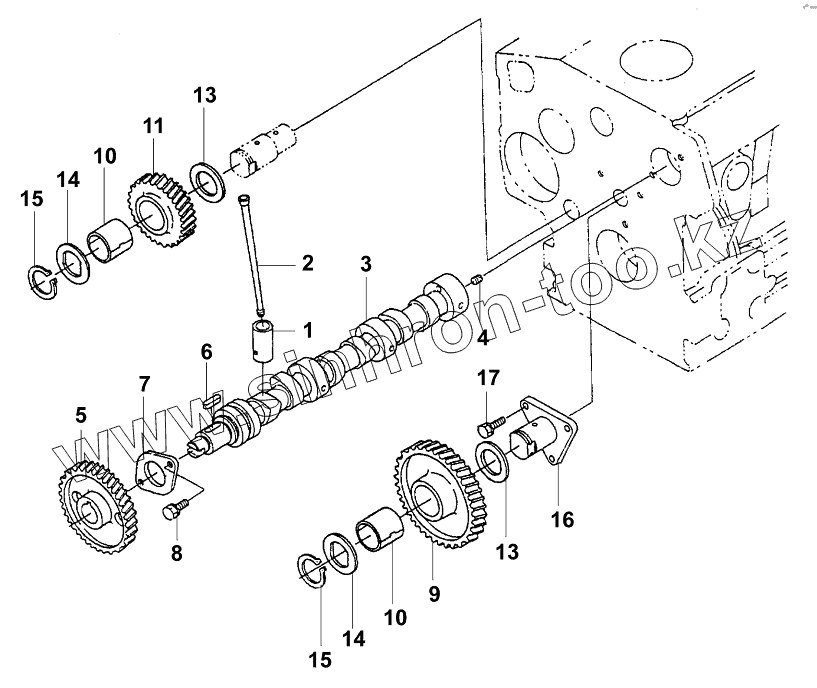

Каталог запасных частей к технике: JCB VM-1500-1601300. Вал распределительный
1
2
3
4
5
6
7
8
9
10
10
11
13
13
14
14
15
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 07001/33095 | Tappet | |
| 2 | 07001/33096 | Push rod | |
| 3 | 07001/33097 | Cam shaft, cpl. incl. 4-8 | |
| 4 | 07001/33024 | Screw | |
| 5 | 07001/33099 | Gear wheel | |
| 6 | 07001/33100 | Parallel key | |
| 7 | 07001/33101 | Stopper camshaft | |
| 8 | 07001/33102 | Screw | |
| 9 | 07001/33103 | Gear wheel, cpl. incl. 10 | |
| 10 | 07001/33104 | Bushing | |
| 11 | 07001/33105 | Gear wheel, cpl. incl. 10 | |
| 13 | 07001/33106 | Collar | |
| 14 | 07001/33107 | Collar | |
| 15 | 07001/33108 | Retaining ring | |
| 16 | 07001/33109 | Shaft | |
| 17 | 07001/31034 | Screw |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
