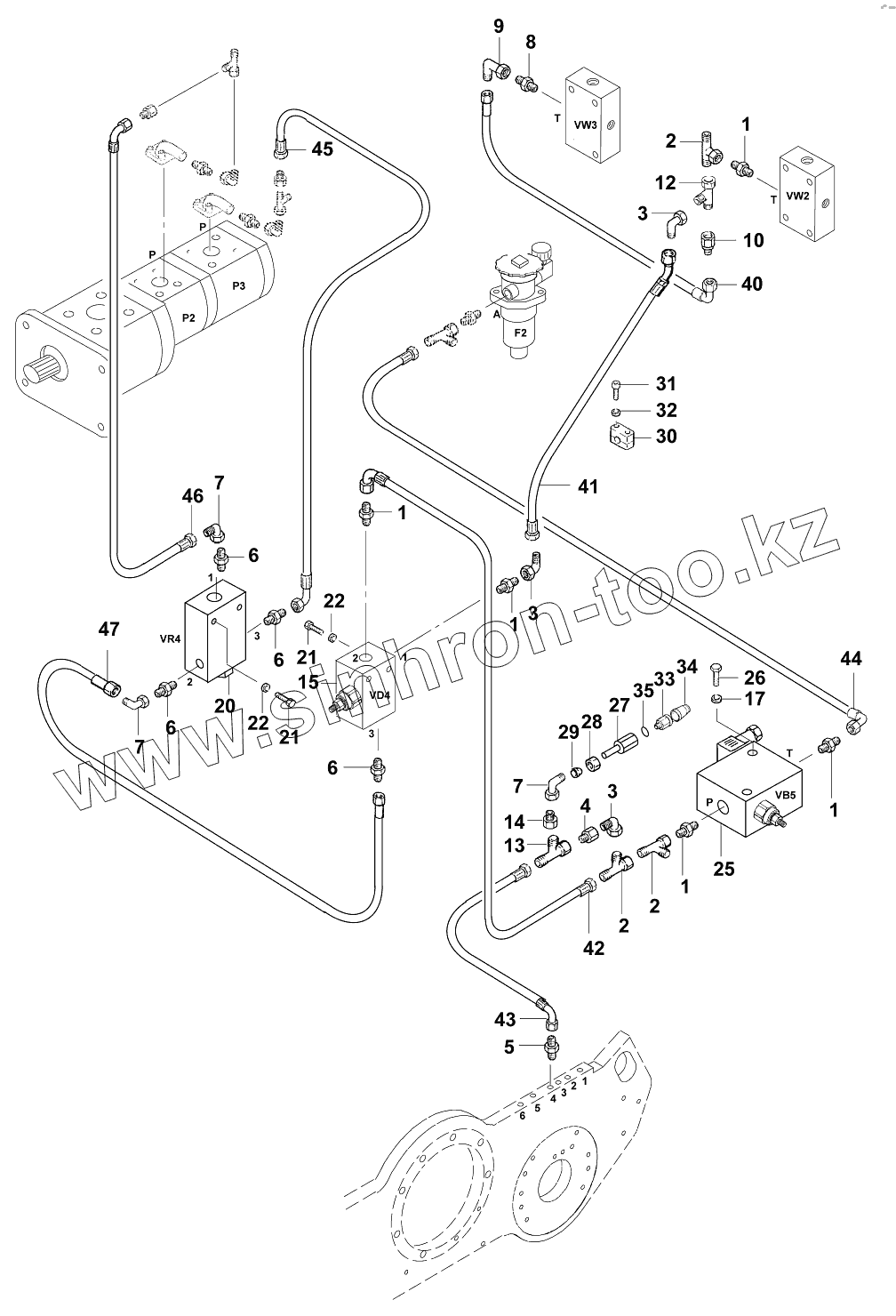

Каталог запасных частей к технике: JCB VM-1500-1601300. Трубопроводы

Тип техники

Марка

Модель

Схема

1

1

1

1

1

2

2

2

3

3

3

4

5

6

6

6

6

7

7

7

8

9

10

12

13

14

15

17

20

21

21

22

22

25

26

27

28

29

30

31

32

33

34

35

40

41

42

43

44

45

46

47

Позиция на иллюстрации	Заводской номер детали		Название детали
1	02521/10116		Nipple
2	02524/10815		Nipple
3	02522/23215		Nipple
4	02520/71510		Union
5	02521/10309		Nipple
6	02521/10108		Nipple
7	02522/23208		Nipple
8	02522/24712		Union
9	02522/23212		Nipple
10	02520/71512		Union
12	02525/30815		Nipple
13	02524/10810		Nipple
14	02520/71008		Union
15	02535/00800		Brake valve
17	02208/00108		Washer 8 DIN6796
20	02535/00850		Valve
21	02021/06040		Hexagon screw M6x40 DIN933
22	02200/00006		Washer 6,4 DIN7349
25	05731/70650		Valve bloc
26	02021/08050		Hexagon screw M8x50 DIN933
27	04021/25021		Connecting piece
28	02527/00208		Union nut
29	02527/00008		Taper bushing
30	02503/43322		Hose clamp
31	02027/06030		Cap screw M6x30 DIN912
32	02200/02006		Washer 6,4 DIN433
33	08105/00011		Presure switch
34	04009/95046		Protective cap
35	02766/01215		Seal ring A12x15,5 DIN7603
40	02883/34260		Hose 520mm
41	02883/40498		Hose 1030mm
42	02883/40166		Hose 350mm
43	02883/28380		Hose 880mm
44	02883/40197		Hose 420mm
45	02883/22152		Hose 340mm
46	02883/22142		Hose 320mm
47	02883/22325		Hose 660mm
85731/72600	85731/72600		Brake lines

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
