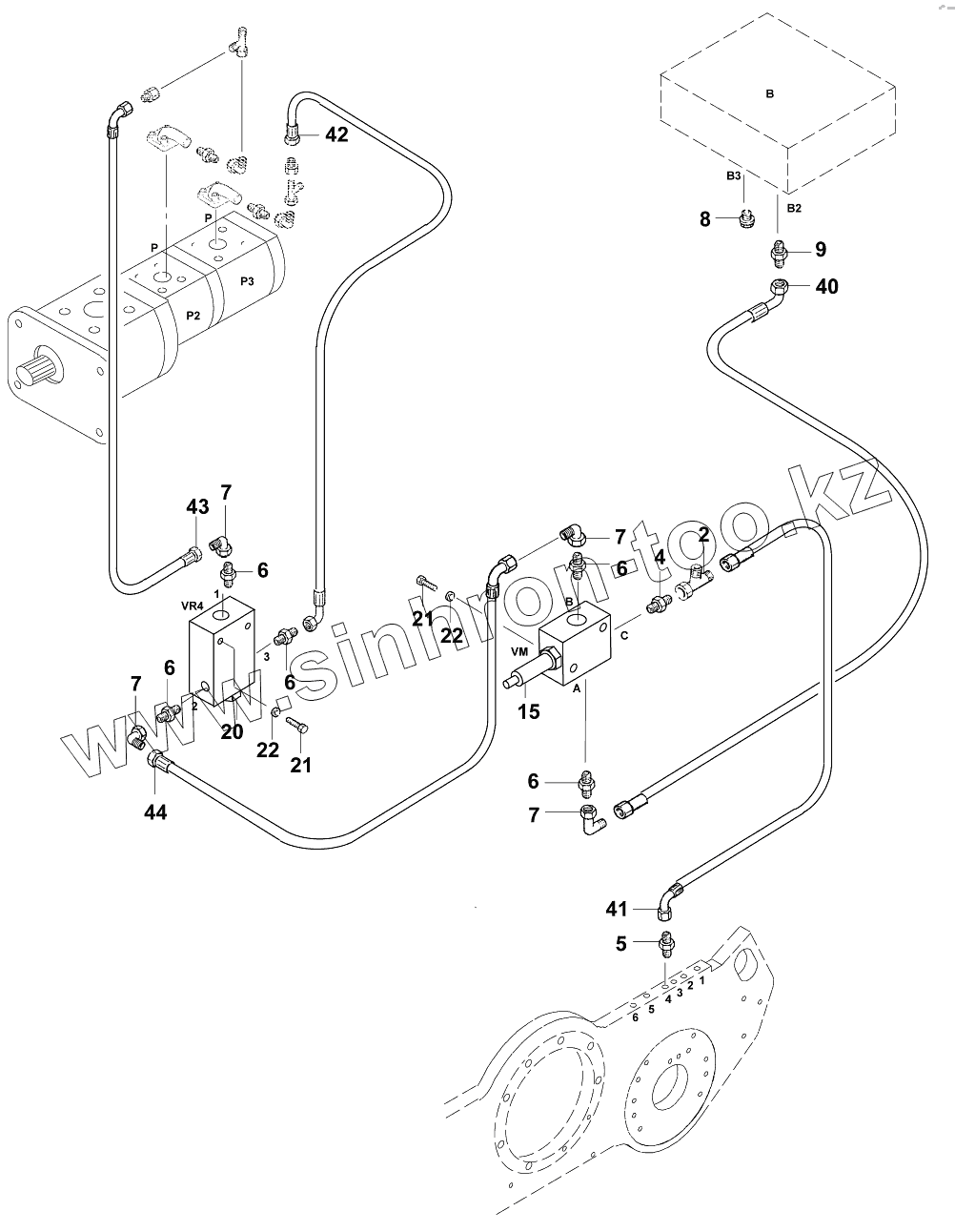

Каталог запасных частей к технике: JCB VM-1500-1601300. Трубопроводы
2
4
5
6
6
6
6
6
7
7
7
7
8
9
15
20
21
21
22
22
40
41
42
43
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2 | 02524/10810 | Nipple | |
| 4 | 02521/10110 | Nipple | |
| 5 | 02521/10309 | Nipple | |
| 6 | 02521/10108 | Nipple | |
| 7 | 02522/23208 | Nipple | |
| 8 | 02506/21815 | Screw plug M18x1,5 | |
| 9 | 02521/10508 | Nipple | |
| 15 | 05446/70110 | Pressure control valve | |
| 20 | 02535/00850 | Valve | |
| 21 | 02021/06040 | Hexagon screw M6x40 DIN933 | |
| 22 | 02200/00006 | Washer 6,4 DIN7349 | |
| 40 | 02883/22176 | Hose 430mm | |
| 41 | 02883/28352 | Hose 710mm | |
| 42 | 02883/22152 | Hose 340mm | |
| 43 | 02883/22142 | Hose 320mm | |
| 44 | 02883/22352 | Hose 750mm | |
| 85731/73600 | 85731/73600 | Brake lines |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
