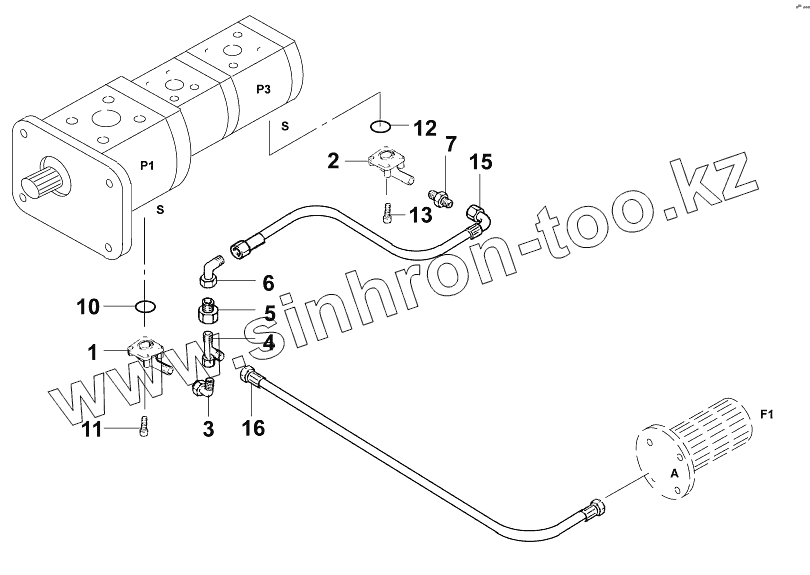

Каталог запасных частей к технике: JCB VM-1500-1601300. Трубопроводы

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
10
11
12
13
15
16
Позиция на иллюстрации Заводской номер детали Название детали
1 04996/10360 Flange union incl. 10,11
2 02521/16812 Flange incl. 12,13
3 02522/23222 Nipple
4 02524/10822 Nipple
5 02520/72215 Union
6 02522/23215 Nipple
7 02521/10115 Nipple
10 02772/02625 O-ring
11 02027/06022 Cap screw M6x22 DIN912
12 02772/01526 O-ring
13 02027/06020 Cap screw M6x20 DIN912
15 02883/40162 Hose 320mm
16 02883/52174 Hose 340mm
85731/72400 85731/72400 Suction lines
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
