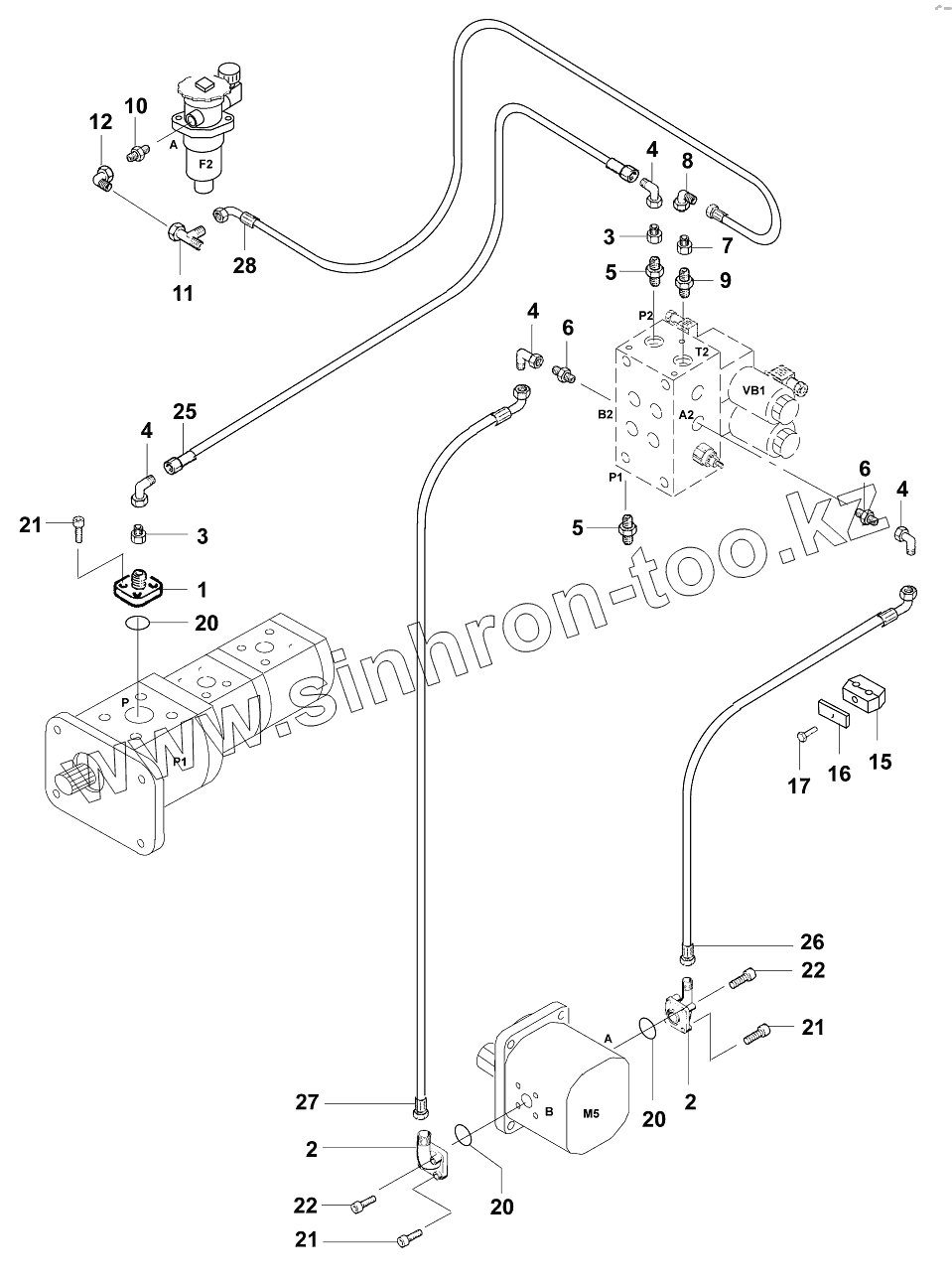

Каталог запасных частей к технике: JCB VM-1500-1601300. Трубопроводы
1
2
2
3
3
4
4
4
4
5
5
6
6
7
8
9
10
11
12
15
16
17
20
20
20
21
21
21
22
22
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 04990/31209 | Union incl. 20,21 | |
| 2 | 02522/07012 | Union | |
| 3 | 02520/71512 | Union | |
| 4 | 02522/23212 | Nipple | |
| 5 | 02521/10115 | Nipple | |
| 6 | 02521/10112 | Nipple | |
| 7 | 02520/71815 | Union | |
| 8 | 02522/23215 | Nipple | |
| 9 | 02521/10118 | Nipple | |
| 10 | 02521/10518 | Nipple | |
| 11 | 02524/10818 | Nipple | |
| 12 | 02522/23218 | Union | |
| 15 | 02503/30365 | Hose clamp | |
| 16 | 02503/30380 | Cover plate | |
| 17 | 02021/08045 | Hexagon screw M8x45 DIN933 | |
| 20 | 02772/02023 | O-ring | |
| 21 | 02027/06022 | Cap screw M6x22 DIN912 | |
| 22 | 02027/06035 | Cap screw M6x35 DIN912 | |
| 25 | 02883/34380 | Hose 760mm | |
| 26 | 02883/34546 | Hose 1130mm | |
| 27 | 02883/34556 | Hose 1240mm | |
| 28 | 02883/40246 | Hose 480mm | |
| 85731/72200 | 85731/72200 | Drive |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
