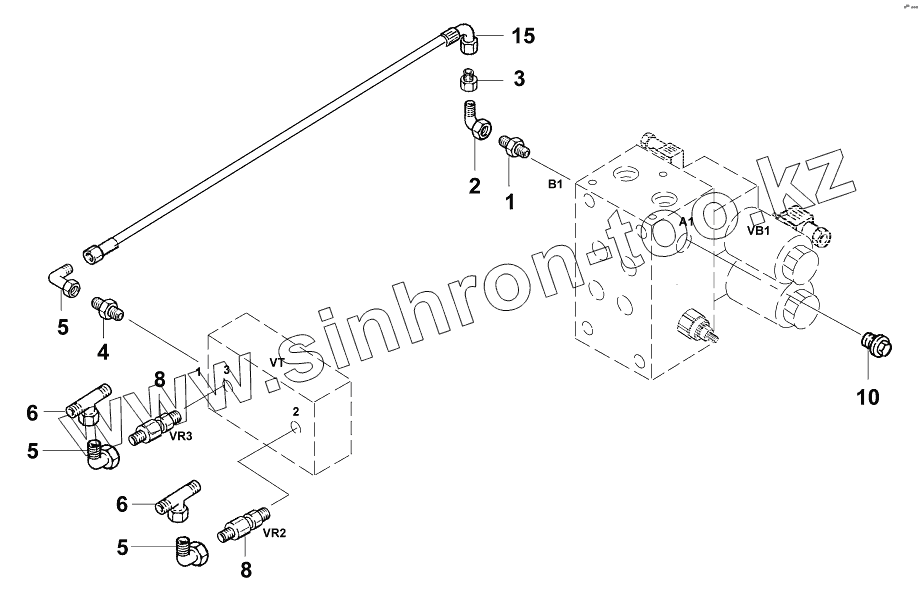

Каталог запасных частей к технике: JCB VM-1500-1601300. Трубопроводы

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
5
5
6
6
8
8
10
15
Позиция на иллюстрации Заводской номер детали Название детали
1 02521/10112 Nipple
2 02522/23212 Nipple
3 02520/71210 Union
4 02521/10310 Nipple
5 02522/23210 Nipple
6 02525/30810 Nipple
8 02526/11410 Check valve
10 02506/20038 Screw plug
15 02883/28158 Hose 320mm
85731/72150 85731/72150 Transport speed
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
