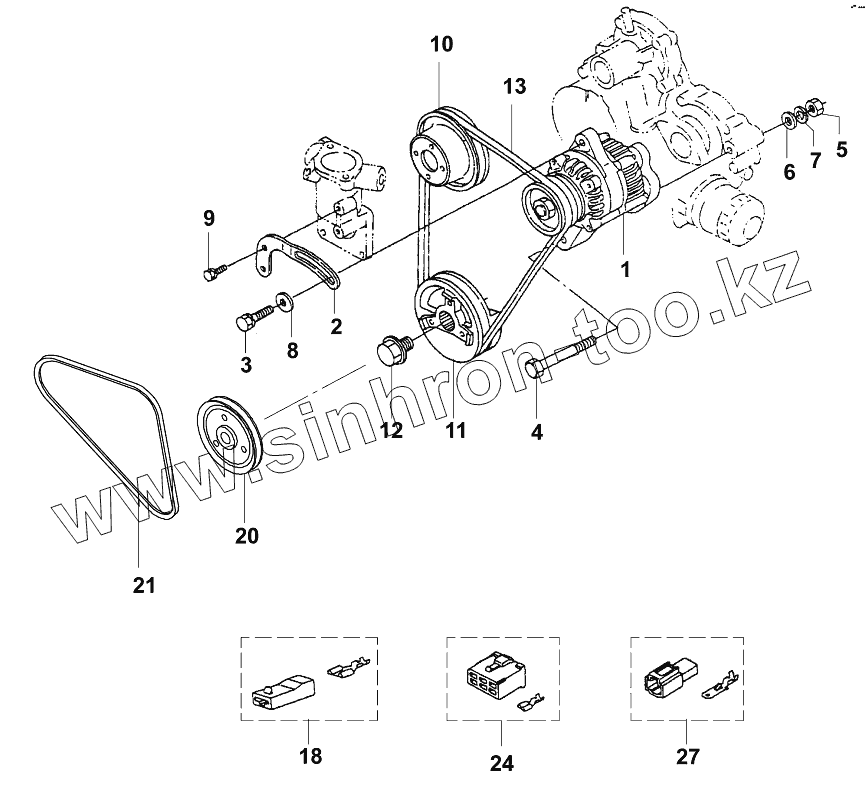

Каталог запасных частей к технике: JCB VM-1500-1601300. Генератор
1
2
3
4
5
6
7
8
9
10
11
12
13
18
20
21
24
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 07001/33295 | Generator | |
| 2 | 07001/33296 | Bracket | |
| 3 | 07001/33297 | Screw | |
| 4 | 07001/33298 | Screw | |
| 5 | 07001/31043 | Nut | |
| 6 | 07001/33299 | Washer | |
| 7 | 07001/31044 | Spring washer | |
| 8 | 07001/31710 | Washer | |
| 9 | 07001/31034 | Screw | |
| 10 | 07001/33301 | Fan drive | |
| 11 | 07001/33300 | Belt pulley | |
| 12 | 07001/33302 | Screw | |
| 13 | 07001/33305 | V-belt-generator | |
| 18 | 07001/33306 | Plug housing, cpl. | |
| 20 | 07001/33303 | Fan drive pulley | |
| 21 | 07001/33304 | Belt-fan | |
| 24 | 07001/33307 | Plug housing, cpl. | |
| 27 | 07001/33308 | Plug housing, cpl. |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
