Каталог запасных частей к технике: JCB VM-1500-1601100. Управление
1
3
4
5
5
6
6
7
7
8
8
10
12
12
13
13
15
15
16
16
17
17
19
20

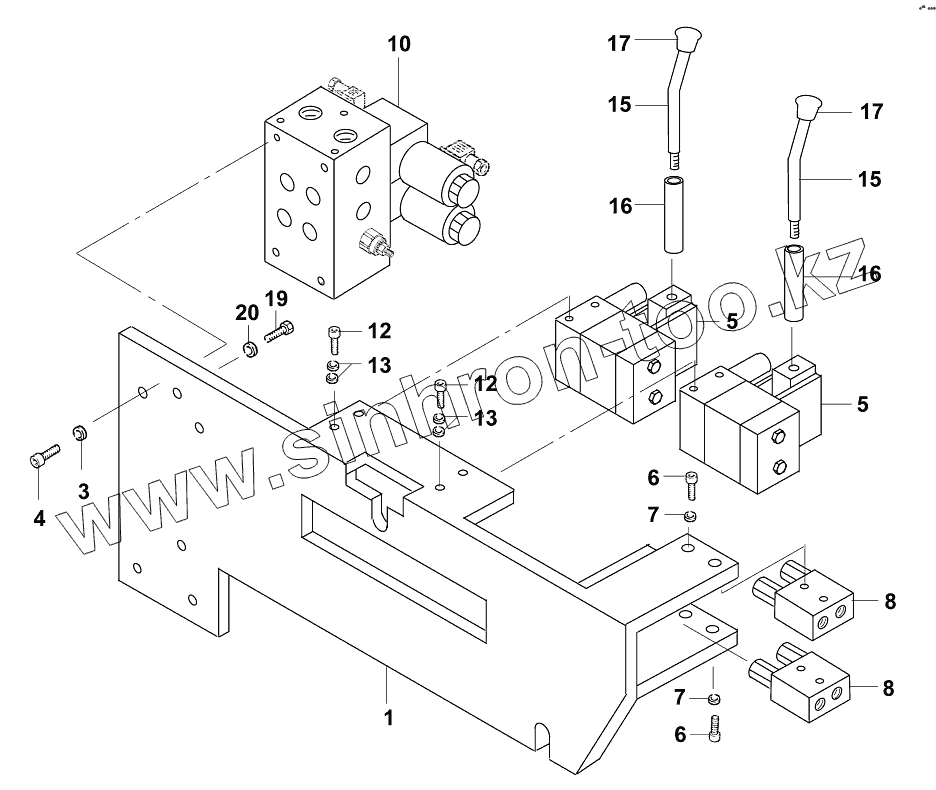

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 05731/20760 | Base plate, cpl. | |
| 3 | 02200/00008 | Washer 8,4 DIN7349 | |
| 4 | 02025/08020 | Cap screw M8x20 DIN7984 | |
| 5 | 05731/71380 | Way valve | |
| 6 | 02027/06016 | Cap screw M6x16 DIN912 | |
| 7 | 02208/00106 | Washer 6 DIN6796 | |
| 8 | 05731/71350 | Over-centre valve | |
| 10 | 05731/70260 | Control block | |
| 12 | 02027/08016 | Cap screw M8x16 DIN912 | |
| 13 | 02208/00108 | Washer 8 DIN6796 | |
| 15 | 05731/20756 | Rod | |
| 16 | 05731/20731 | Hose 120mm | |
| 17 | 05731/20735 | Feeler | |
| 19 | 02021/12030 | Hexagon screw M12x30 DIN933 | |
| 20 | 02208/00112 | Washer 12 DIN 6796 | |
| 85731/20755 | 85731/20755 | Control system, cpl. |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
