Каталог запасных частей к технике: JCB VM-1500-1601100. Трубопроводы
1
2
2
3
4
5
5
6
6
7
7
8
8
9
10
11
15
16
17

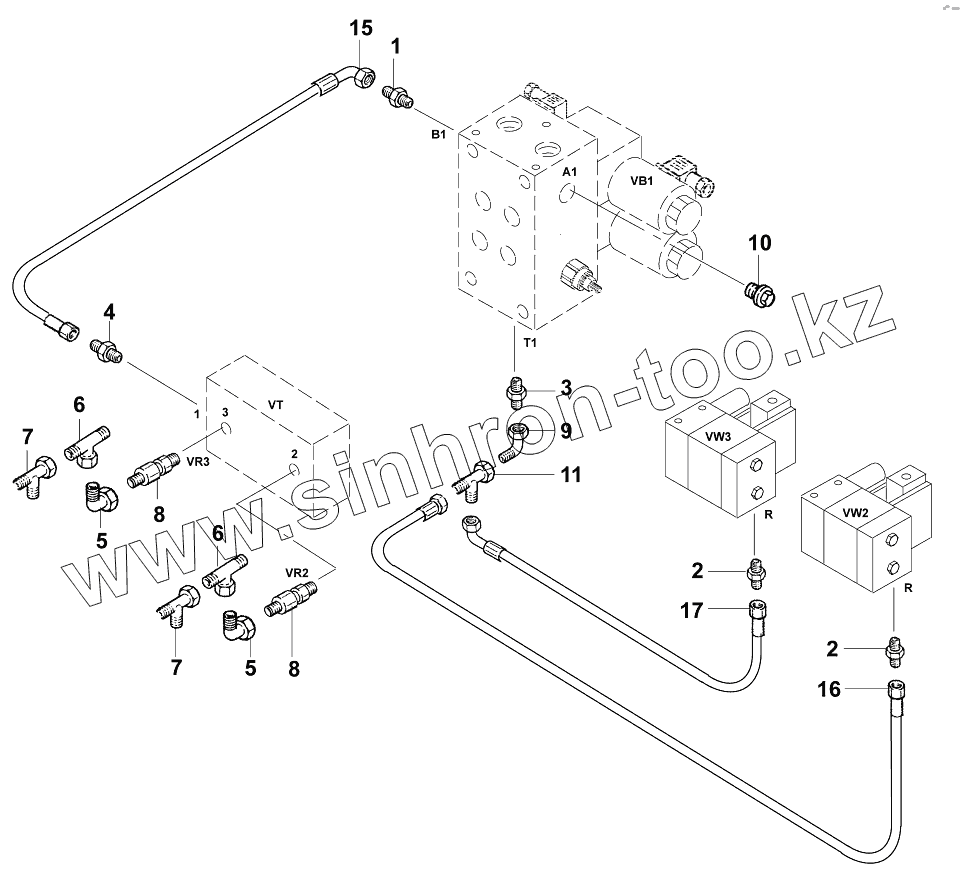

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 02521/10112 | Nipple | |
| 2 | 02521/11012 | Nipple | |
| 3 | 02521/10115 | Nipple | |
| 4 | 02521/10310 | Nipple | |
| 5 | 02522/23210 | Nipple | |
| 6 | 02525/30810 | Nipple | |
| 7 | 02524/10810 | Nipple | |
| 8 | 02526/11410 | Check valve | |
| 9 | 02522/23215 | Nipple | |
| 10 | 02506/20038 | Screw plug | |
| 11 | 02524/10815 | Nipple | |
| 15 | 02883/28219 | Hose 460mm | |
| 16 | 02883/33160 | Hose 370mm | |
| 17 | 02883/33110 | Hose 320mm | |
| 85731/73150 | 85731/73150 | Transport speed |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
