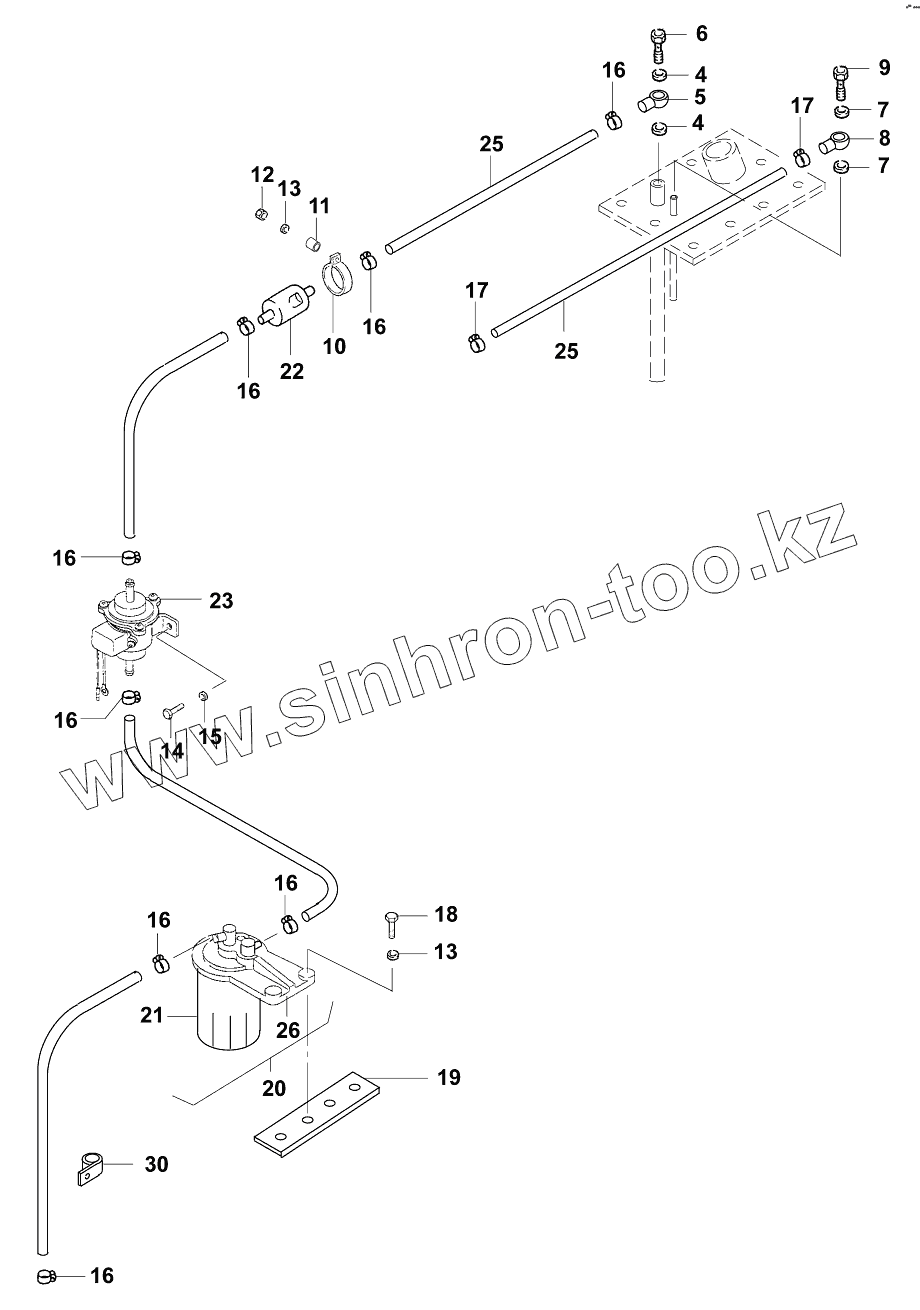

Каталог запасных частей к технике: JCB VM-1500-1601100. Топливные трубопроводы

Тип техники

Марка

Модель

Схема

4

4

5

6

7

7

8

9

10

11

12

13

13

14

15

16

16

16

16

16

16

16

16

17

17

18

19

20

21

22

23

25

25

26

30

Позиция на иллюстрации	Заводской номер детали		Название детали
4	02766/01215		Seal ring A12x15,5 DIN7603
5	02880/18212		Nipple
6	02502/20408		Banjo bolt
7	02766/00814		Seal ring
8	02880/18208		Nipple
9	02502/20404		Banjo bolt
10	02503/06140		Pipe clip
11	07131/50261		Spacer bushing
12	02118/40800		Security nut NM 8 DIN980
13	02208/00108		Washer 8 DIN6796
14	02021/06016		Hexagon screw M6x16 DIN933
15	02208/00106		Washer 6 DIN6796
16	02322/00809		Hose clamp
17	02322/00807		Hose clamp
18	02021/08030		Hexagon screw M8x30 DIN933
19	05731/21471		Bracket
20	07001/33415		Fuel filter, cpl. incl. 21, 26
21	07001/33009		Filter
22	07001/33255		Fuel filter
23	07001/33290		Fuel pump
25	07001/33256		Fuel hose
26	07001/33008		Bracket
30	02503/06115		Pipe clip
85731/21470	85731/21470		Fuel pipe

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
