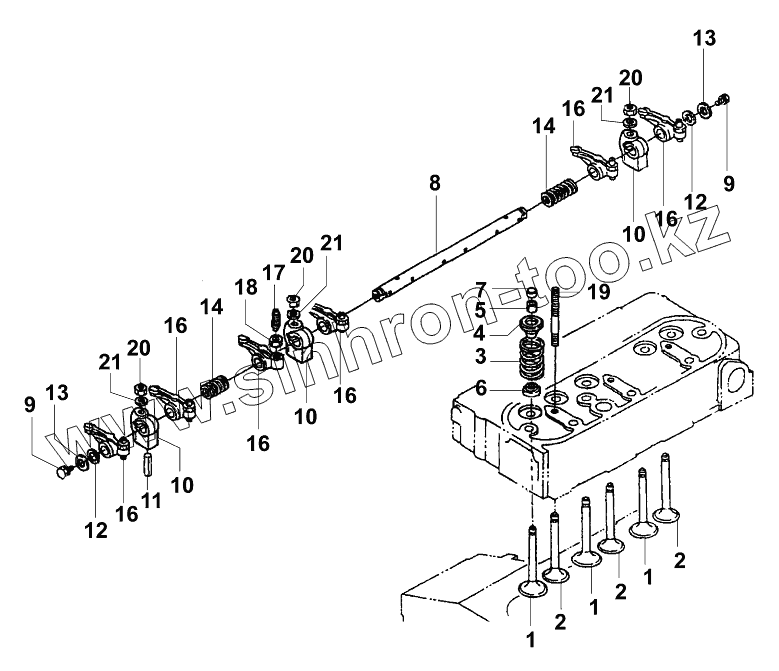

Каталог запасных частей к технике: JCB VM-1500-1601100. Клапанный механизм
1
1
1
2
2
2
3
4
5
6
7
8
9
9
10
10
10
11
12
12
13
13
14
14
16
16
16
16
16
16
17
18
19
20
20
20
21
21
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 07001/33355 | Intakte valve | |
| 2 | 07001/33356 | Exhaust valve | |
| 3 | 07001/33357 | Valve spring | |
| 4 | 07001/33358 | Bracket | |
| 5 | 07001/33359 | Washer | |
| 6 | 07001/33360 | Gasket | |
| 7 | 07001/33361 | Valve cap | |
| 8 | 07001/33362 | Rocker shaft | |
| 9 | 07001/33363 | Screw | |
| 10 | 07001/33364 | Bracket | |
| 11 | 07001/33365 | Stud | |
| 12 | 07001/33366 | Washer | |
| 13 | 07001/33367 | Washer | |
| 14 | 07001/33368 | Spring | |
| 16 | 07001/33369 | Rocker lever Incl. 17,18 | |
| 17 | 07001/33370 | Screw | |
| 18 | 07001/33371 | Nut | |
| 19 | 07001/33372 | Stud | |
| 20 | 07001/33373 | Nut | |
| 21 | 07001/33374 | Washer |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
